锆珠导电性能解析：材料成分与结构对导电性的影响

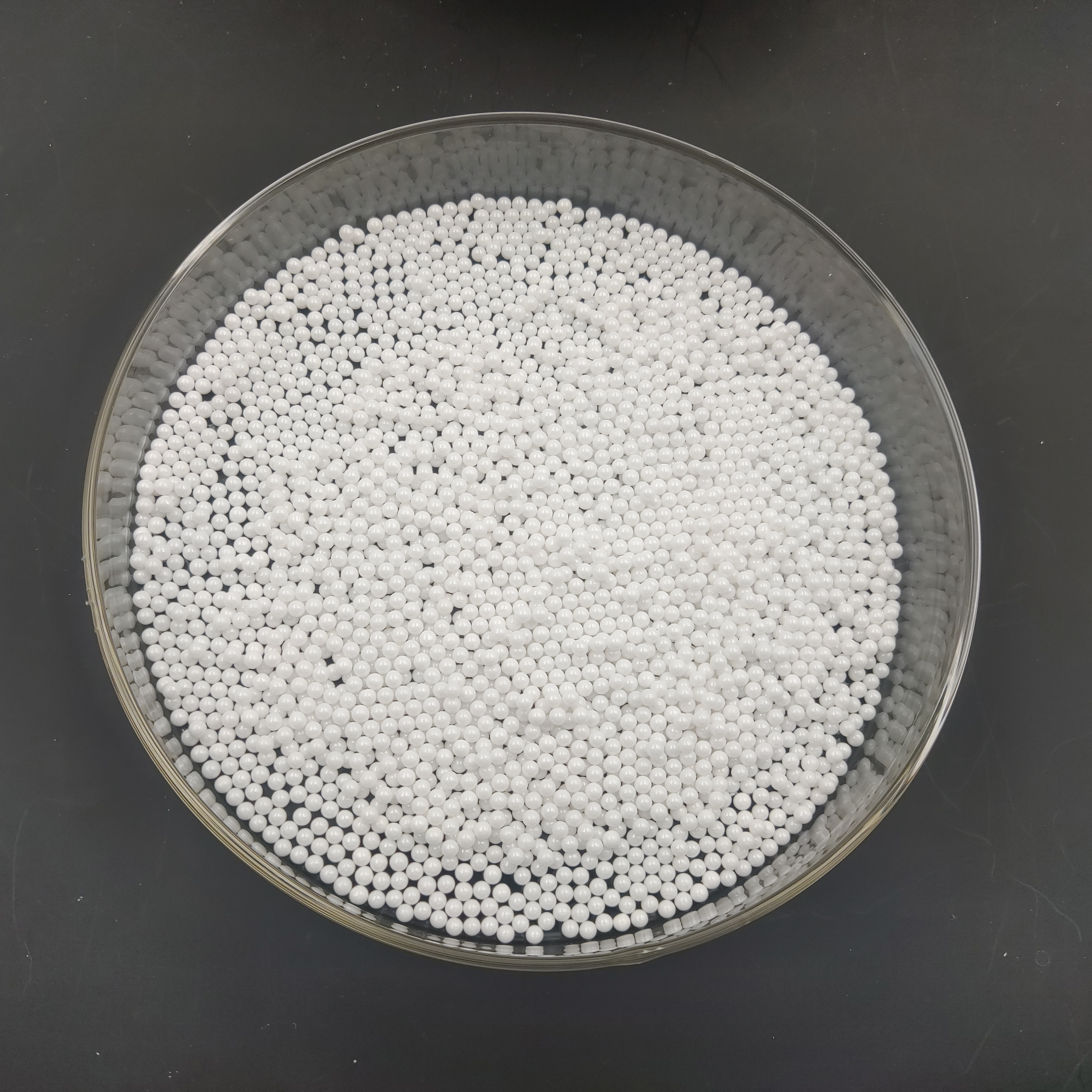

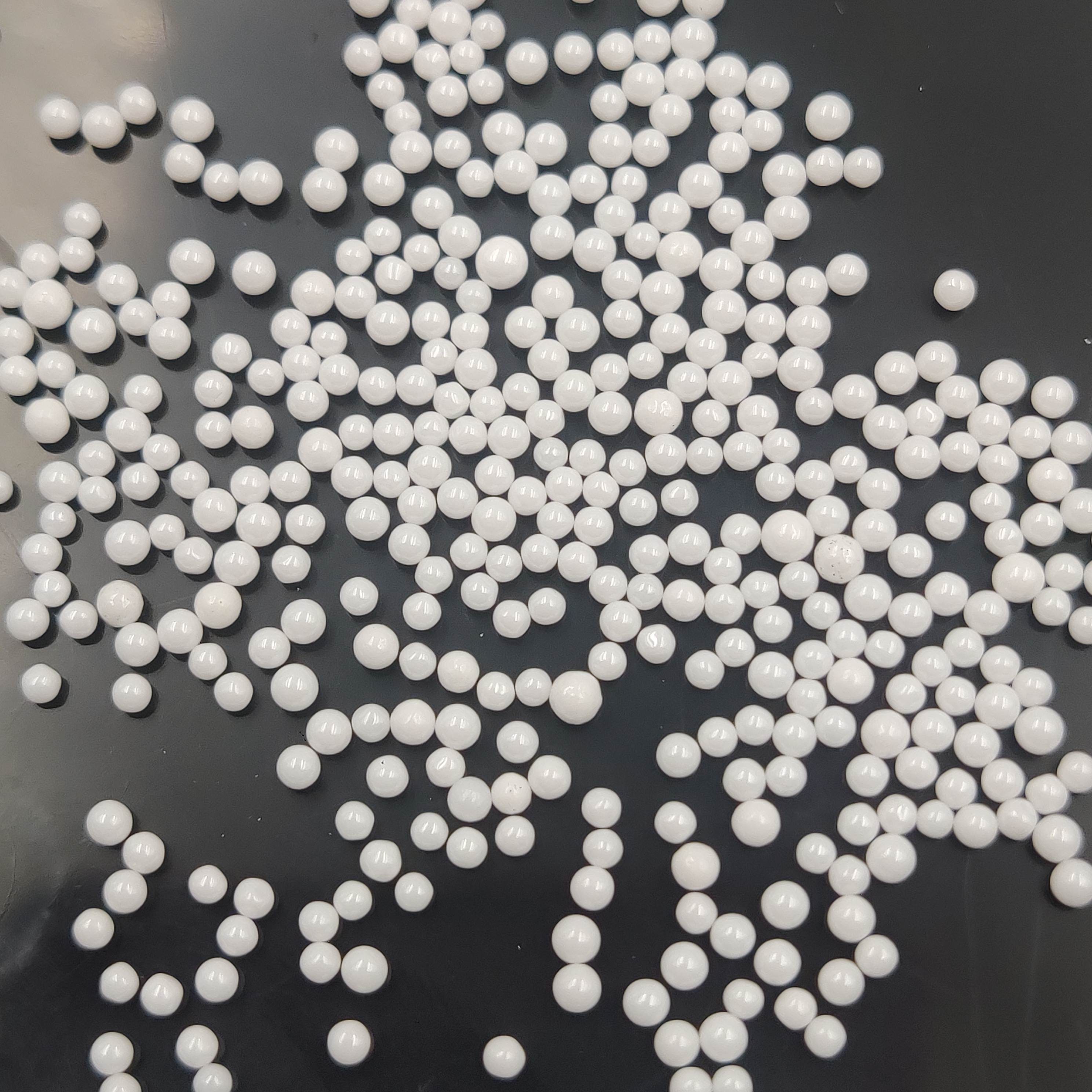

锆珠的导电性能并非一概而论，而是由其核心成分与微观结构共同决定，多数常见锆珠呈现明显的绝缘特性。以氧化锆珠为例，其主要成分二氧化锆（ZrO₂）是典型的离子晶体，在常温下禁带宽度高达 5-6eV，电子难以获得足够能量跃迁到导带，因此呈现优异的绝缘性，体积电阻率通常大于 10¹⁴Ω・cm，远超一般绝缘体的标准（10⁹Ω・cm 以上）。即使添加氧化钇等稳定剂，也不会显著改变其绝缘本质，仅在高温（超过 1000℃）时，部分氧离子可能发生迁移，产生微弱的离子导电性，但在常规使用环境中可忽略不计。

特殊改性的导电锆珠则是例外情况。通过在陶瓷基体中掺杂石墨烯、碳纳米管或导电金属颗粒（如镍、银），可制备出具有一定导电性的复合锆珠。例如，掺杂 5%-10% 石墨烯的氧化锆珠，体积电阻率可降至 10³-10⁵Ω・cm，能满足静电消除等特殊需求。但这类产品属于定制化范畴，并非市场主流，且其机械性能会因导电相的引入略有下降，抗冲击强度通常比纯氧化锆珠降低 10%-20%。
