铈锆珠与钇锆珠对比：性能差异及适用场景分析

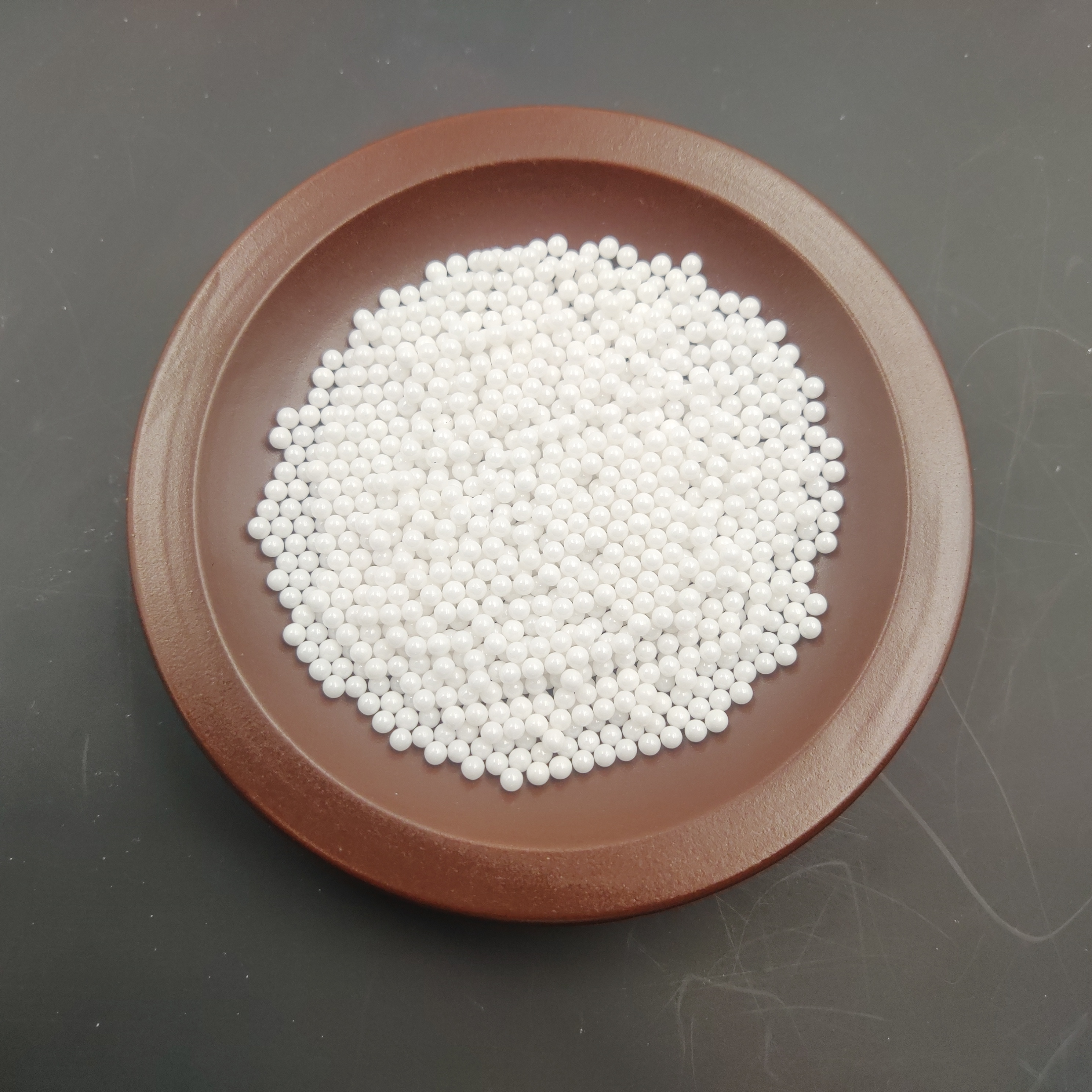

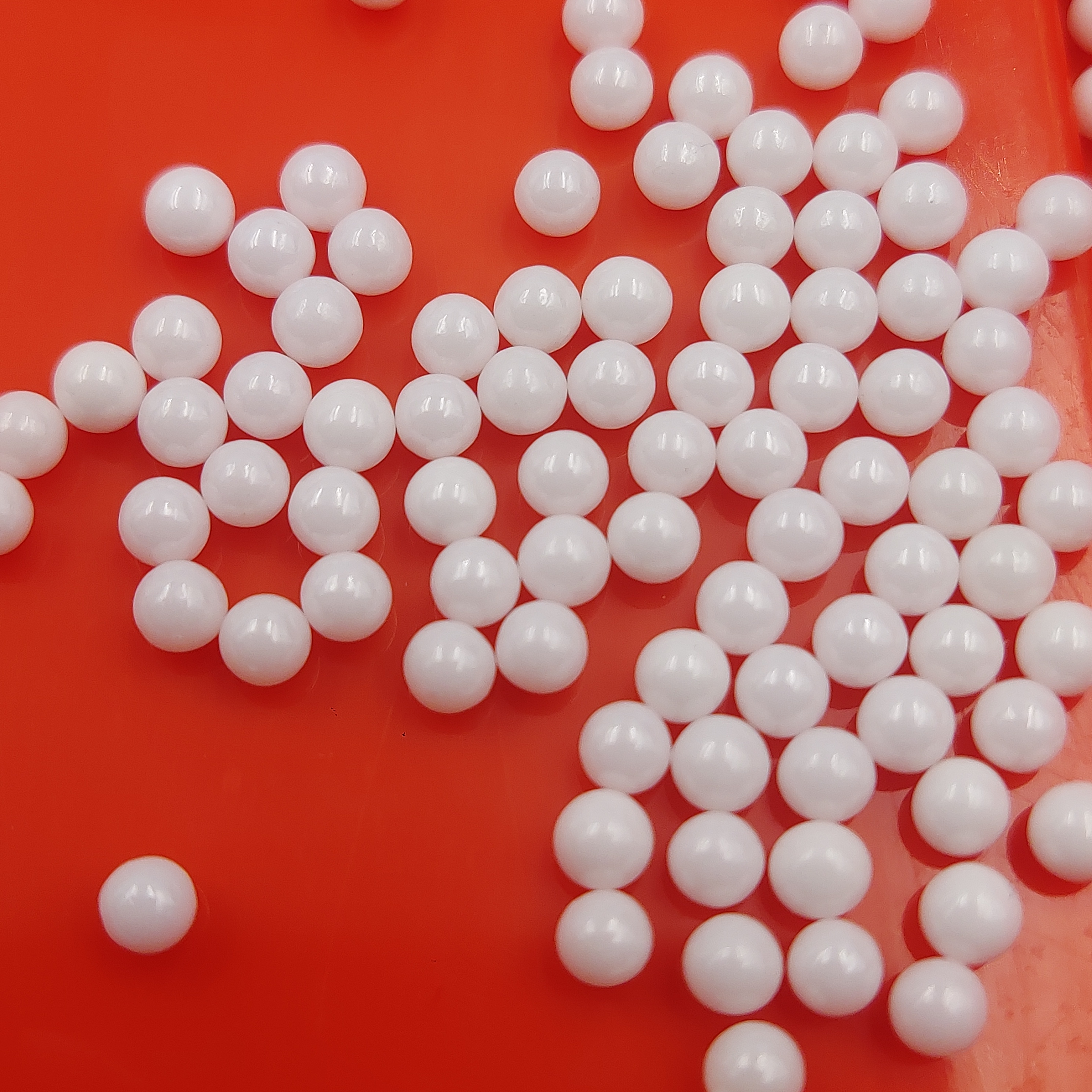

铈锆珠与钇锆珠虽同属氧化锆珠家族，但因稳定剂种类不同，性能与适用场景存在显著差异。铈锆珠以氧化铈（CeO₂）为稳定剂，通常添加量为 8%-10%，通过固溶体强化机制形成稳定结构；钇锆珠则采用氧化钇（Y₂O₃）作为稳定剂，添加量 3%-5%，能促使氧化锆形成更稳定的四方相晶体。这种成分差异直接影响了两者的核心性能：钇锆珠的室温韧性（断裂韧性可达 10-12 MPa・m¹/²）显著高于铈锆珠（6-8 MPa・m¹/²），在冲击载荷下更不易破碎。

使用条件对两者的表现影响显著。在高速砂磨机（转速＞1500r/min）中，钇锆珠的抗冲击优势凸显，破碎率不到铈锆珠的 1/5；而在低速球磨机中，两者磨损差异缩小，铈锆珠的成本优势更易体现。此外，钇锆珠的耐高温性（可长期在 600℃环境下工作）优于铈锆珠（上限 400℃），适合需要高温研磨的特殊工艺。
