95 氧化锆珠与 80 锆珠的差异分析：性能及应用场景对比

江西恒尔沃化工有限公司

17370450369 微信同号

info@helvo.cn

陶瓷散堆填料/陶瓷规整填料

我司生产的陶瓷散堆填料和陶瓷规整填料具有优异的耐酸耐热性能、能耐各种酸、碱的腐蚀。应用于洗涤塔、冷却塔、回收再生塔、脱硫塔、干燥塔、吸收塔及反应器的内衬。有拉西环、十字隔板环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环等四十多种瓷环。

塑料填料

具有散热性能高，阻力小，布水、布气性能好，易长膜、切割气泡的作用。塑料填料的耐腐蚀性能好、空隙大、通量大、阻力小、能耗低、操作费用低、重量轻、易装卸、可重复使用。有PP、PE、RPP、PVC、CPVC、PVDF、四氟等材质

产品列表

金属填料

具有壁薄、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，金属散堆填料有三Y环、共轭环、八四内弧环、扁环、矩鞍环、阶梯环等产品，金属规整填料包括孔板波纹填料、丝网波纹填料

塔内件定制

填料塔内件主要包括填料、‌液体分布器、‌液体收集器再分布器、气体分布器、‌填料紧固装置、‌填料支撑装置，塔内件用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤作用。

我司专业生产塔内件，具有多年生产经验，来图定制，按图施工。

当前位置：

首页 >

95 氧化锆珠与 80 锆珠的差异分析：性能及应用场景对比

2025-08-02 10:42

95 氧化锆珠与 80 锆珠的核心差异源于氧化锆含量的不同，这直接导致两者在性能与应用场景上呈现显著分野。95 氧化锆珠的氧化锆纯度高达 95% 以上，生产中通常添加 3%-5% 的氧化钇作为稳定剂，经高温烧结后形成致密的四方相结构，杂质含量极低。80 锆珠的氧化锆含量约为 80%，其余成分多为氧化铝、二氧化硅等，稳定剂添加量较少，一般采用相对简化的烧结工艺，整体纯度低于 95 氧化锆珠。


物理性能的差异体现在硬度、密度和韧性等关键指标上。95 氧化锆珠的莫氏硬度可达 8.5，密度约 6.0-6.2g/cm³，断裂韧性高达 10-12 MPa・m¹/²，在高速研磨过程中表现出极强的抗冲击能力，连续使用 500 小时后，直径磨损量通常小于 0.1mm。80 锆珠的莫氏硬度为 8.0 左右，密度约 5.5-5.8g/cm³，断裂韧性为 7-9 MPa・m¹/²，耐磨性虽优于普通陶瓷珠，但在相同工况下，其磨损率是 95 氧化锆珠的 1.5-2 倍，长期使用更易出现破碎现象。

化学稳定性方面，95 氧化锆珠展现出更宽泛的适应能力。在 pH 值 2-14 的强酸强碱环境中，其表面几乎不发生化学反应，即使在 200℃的浓硝酸或氢氧化钠溶液中浸泡，质量损失率也低于 0.01%。80 锆珠因含较多杂质，在强酸性（pH＜3）或强碱性（pH＞12）环境中，表面可能出现轻微溶蚀，尤其在含氟离子的介质中，腐蚀速率会明显加快，更适合中性或弱酸碱体系。

应用场景的选择与二者性能匹配度密切相关。95 氧化锆珠凭借高纯度和优异性能，成为锂电池正极材料、电子陶瓷、生物医药等高端领域的首选，在三元材料研磨中，能将颗粒粒径精准控制在 D50=1μm 左右，且引入的杂质含量低于 5ppm。80 锆珠则适用于对纯度要求不高的场景，如涂料、油墨、矿物加工等，其成本比 95 氧化锆珠低 20%-30%，在建筑涂料研磨中，可满足 D90＜50μm 的细度要求，同时显著降低生产成本。

使用条件对两者的表现影响显著。在高速砂磨机（转速＞1500r/min）中，95 氧化锆珠的抗冲击优势凸显，破碎率仅为 80 锆珠的 1/3-1/4；而在低速研磨设备中，两者磨损差异缩小，80 锆珠的成本优势更易体现。此外，95 氧化锆珠的耐高温性更优，可在 600℃环境下长期工作，而 80 锆珠的耐高温上限约为 450℃，限制了其在高温研磨场景中的应用。

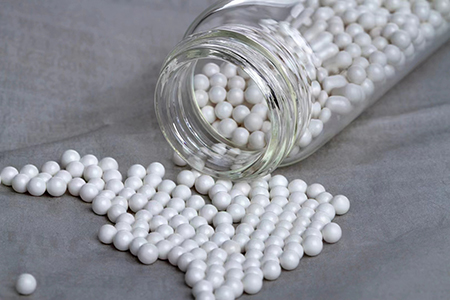

氧化锆珠 (215).jpg

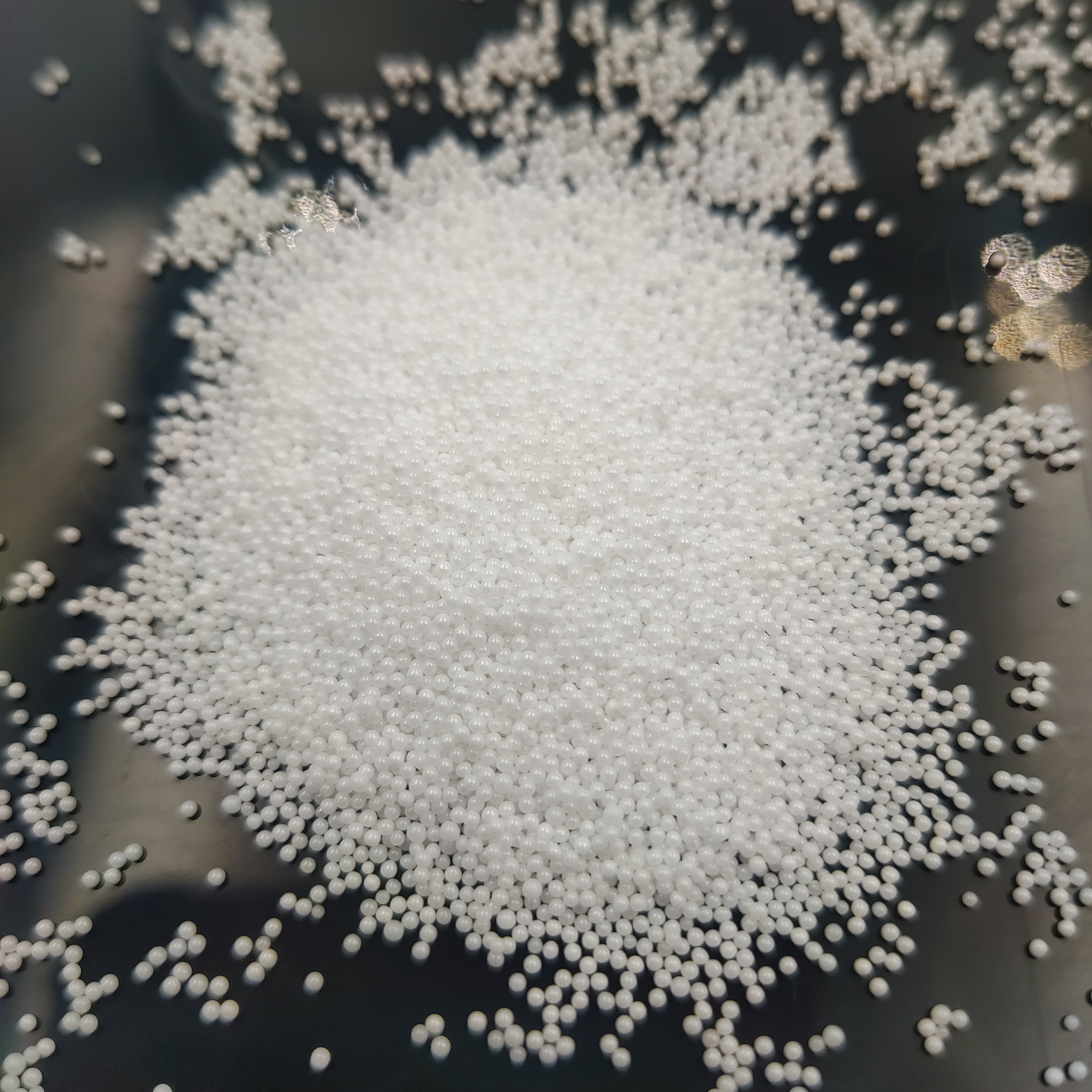

综合来看，95 氧化锆珠与 80 锆珠的选择需结合生产需求权衡：高精度、高转速、强腐蚀环境优先选用 95 氧化锆珠；中低强度、成本敏感的场景则 80 锆珠更具优势。部分企业会采用分段使用策略，粗磨阶段用 80 锆珠控制成本，细磨阶段换 95 氧化锆珠保证精度，这种模式能在兼顾质量的同时优化生产成本。
