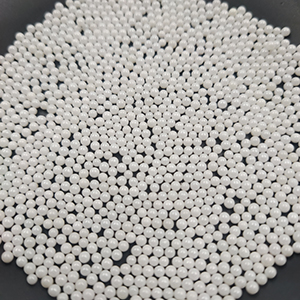

滚动成型氧化锆珠的生产流程解析：从原料到成品的工艺细节

滚动成型是生产氧化锆珠的主流工艺之一，其核心通过粉体在旋转设备中自然团聚成球，配合后续烧结实现致密化，全过程需精准控制原料特性与工艺参数。首先是粉体预处理，将氧化锆粉体（纯度 95% 以上）与稳定剂（如氧化钇）按比例混合，通过湿法球磨研磨至 D50=0.5-1μm，加入有机粘结剂（如聚乙烯醇）和分散剂，制成固含量 60%-70% 的浆料。浆料经喷雾干燥得到粒径 50-100μm 的球形颗粒，其流动性需达到 100g/30s 以上，确保滚动成型时能均匀堆积。

烧结工艺直接决定氧化锆珠的致密度与性能。将珠坯装入氧化铝坩埚，在推板窑中按特定曲线升温：室温至 600℃阶段以 5℃/min 速率加热，去除有机粘结剂；600-1200℃阶段升温速率降至 3℃/min，避免珠体变形；1200-1500℃阶段保持 2℃/min，最终在 1500-1600℃保温 2-4 小时，使颗粒充分扩散烧结。冷却阶段需缓慢降温至 800℃以下，防止热应力导致开裂，整个烧结过程的体积收缩率约为 15%-20%，需提前计算尺寸补偿量。
