氧化锆珠莫氏硬度解析：从测量方法到实际应用中的性能体现

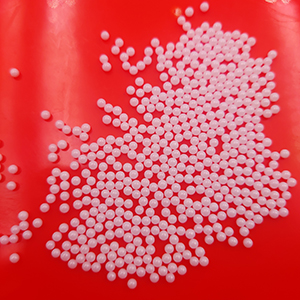

氧化锆珠的莫氏硬度是衡量其耐磨性能的核心指标，通常在 8.0-8.5 之间，具体数值随材料纯度和制备工艺波动。高纯度氧化锆珠（如 95% 氧化锆含量）因晶体结构致密，莫氏硬度可达 8.5，接近刚玉（9.0）；中低纯度产品（如 80% 氧化锆含量）因含氧化铝、硅酸盐等杂质，硬度略低，约 8.0-8.2。这种硬度范围使其介于石英（7.0）和刚玉之间，既能应对多数非金属矿物的研磨需求，又避免了过高硬度导致的设备内衬过度磨损。

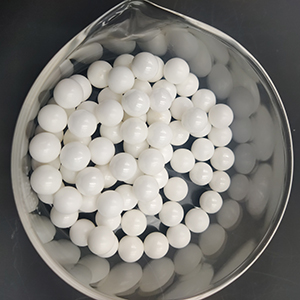

生产工艺对氧化锆珠硬度的影响显著。烧结温度是关键参数：在 1500-1600℃范围内，温度每升高 100℃，氧化锆珠的致密度提升 2%，硬度相应增加 0.1-0.2 莫氏单位。但过度烧结（＞1650℃）会导致晶粒粗大，反而使硬度下降 0.2-0.3。稳定剂种类也有影响：钇稳定氧化锆珠的硬度（8.5）略高于铈稳定型（8.3），因氧化钇的固溶强化效果更显著。通过调整烧结曲线和稳定剂比例，可精准调控硬度，满足不同场景需求。
