氧化锆珠粒径测量方法详解：从样品处理到数据精准分析

江西恒尔沃化工有限公司

17370450369 微信同号

info@helvo.cn

陶瓷散堆填料/陶瓷规整填料

我司生产的陶瓷散堆填料和陶瓷规整填料具有优异的耐酸耐热性能、能耐各种酸、碱的腐蚀。应用于洗涤塔、冷却塔、回收再生塔、脱硫塔、干燥塔、吸收塔及反应器的内衬。有拉西环、十字隔板环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环等四十多种瓷环。

塑料填料

具有散热性能高，阻力小，布水、布气性能好，易长膜、切割气泡的作用。塑料填料的耐腐蚀性能好、空隙大、通量大、阻力小、能耗低、操作费用低、重量轻、易装卸、可重复使用。有PP、PE、RPP、PVC、CPVC、PVDF、四氟等材质

产品列表

金属填料

具有壁薄、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，金属散堆填料有三Y环、共轭环、八四内弧环、扁环、矩鞍环、阶梯环等产品，金属规整填料包括孔板波纹填料、丝网波纹填料

塔内件定制

填料塔内件主要包括填料、‌液体分布器、‌液体收集器再分布器、气体分布器、‌填料紧固装置、‌填料支撑装置，塔内件用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤作用。

我司专业生产塔内件，具有多年生产经验，来图定制，按图施工。

当前位置：

首页 >

氧化锆珠粒径测量方法详解：从样品处理到数据精准分析

2025-08-02 15:03

氧化锆珠的粒径测量需根据尺寸范围选择适配方法，通过科学取样、规范操作和数据校准，确保结果能真实反映珠体的尺寸分布特征。对于直径 1mm 以上的氧化锆珠，筛分法是最直接有效的测量方式，该方法利用不同孔径的标准筛分级，通过称重计算各粒径区间的占比。操作时需选取 500-1000 颗具有代表性的氧化锆珠，先用去离子水超声清洗 10 分钟，去除表面附着的粉尘，80℃干燥后冷却至室温。将标准筛按孔径从大到小叠放（如 10mm、8mm、5mm、3mm），将氧化锆珠倒入顶层筛网，置于振筛机上振动 10 分钟，使珠体按尺寸完全分离。分别收集各层筛网的氧化锆珠，称量质量并计算占比，例如 3mm 筛网留存珠体占总质量的 90% 以上，说明该批次氧化锆珠粒径集中度良好。

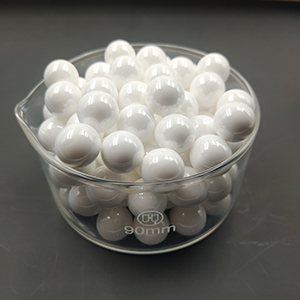

氧化锆珠 (53).jpg

筛分法的精度依赖于筛网质量与操作规范。需使用经计量认证的标准筛，孔径偏差不超过 ±5%，例如 3mm 筛网的实际孔径应在 2.85-3.15mm 范围内。振动时间需严格控制：时间过短（＜5 分钟）会导致分级不完全，过长（＞15 分钟）可能使珠体相互碰撞产生磨损，影响测量准确性。对于棱角分明或表面粗糙的氧化锆珠，需在筛分后人工挑拣卡在筛网缝隙的个体，避免误判为对应粒径。这种方法虽操作简便，但对 1mm 以下的超细氧化锆珠适用性较差，需采用更精密的仪器测量。

激光粒度仪法是测量超细氧化锆珠（直径＜1mm）的主流技术，其原理是通过颗粒对激光的散射角度计算粒径分布。测量前需将氧化锆珠分散在去离子水中，加入少量分散剂（如 0.1% 六偏磷酸钠），超声处理 5 分钟（功率 300W），确保珠体完全分散不团聚，分散液浓度控制在 0.1%-0.5%（遮光率 10%-20%）。将分散液注入激光粒度仪的样品池，仪器通过检测不同角度的散射光强度，生成粒径分布曲线，可直接读取 D10、D50、D90 等特征参数（分别代表 10%、50%、90% 的颗粒小于该粒径）。例如某批次 0.5mm 氧化锆珠的测量结果：D50=0.52mm，D90=0.58mm，粒径分布跨度（SPAN 值）=（D90-D10）/D50=0.25，说明尺寸均匀性良好。

激光粒度仪法的关键在于样品分散效果。若氧化锆珠因表面张力团聚，会导致测量结果偏大，例如 0.1mm 珠体团聚后可能被误判为 0.3mm。因此需通过预实验确定最佳超声时间和分散剂浓度：超声时间不足 5 分钟，分散不充分；超过 10 分钟则可能因过热导致分散剂失效。对于密度较大的氧化锆珠（6.0g/cm³），需在测量过程中保持搅拌（转速 300r/min），防止珠体沉降影响检测稳定性。仪器需每日用标准粒子（如已知粒径的聚苯乙烯微球）校准，确保测量误差＜2%。

图像分析法可用于高精度粒径测量，尤其适合需要观察珠体形态的场景。将氧化锆珠均匀铺在载玻片上，用光学显微镜或扫描电镜（SEM）拍摄图像，通过图像分析软件（如 Image-Pro Plus）自动识别并测量每颗珠体的直径，统计至少 500 颗以保证数据代表性。该方法能同时获取粒径分布和圆度信息，例如某批次氧化锆珠的平均粒径 3.02mm，圆度 95%（理想球体为 100%），可综合评估其成型质量。但图像分析法效率较低（单次测量需 30-60 分钟），适合抽检而非批量检测，且对操作人员的软件使用技能要求较高。

不同测量方法的结果需合理比对。筛分法测得的 3mm 氧化锆珠粒径，通常比激光粒度仪法大 5%-10%，因筛分法以珠体最大投影尺寸为准，而激光粒度仪测的是等效体积粒径。在质量控制中，需明确标注测量方法，例如 “筛分法 D50=3.0mm” 或 “激光法 D50=2.8mm”，避免数据混淆。对于关键应用场景（如生物医药用 0.1mm 氧化锆珠），需采用两种方法交叉验证，确保粒径偏差在 ±0.01mm 以内。

测量数据的记录与分析需规范完整。报告应包含测量日期、仪器型号、样品数量、分散条件、特征粒径（D10、D50、D90）、分布跨度等信息，附上粒径分布曲线图。通过长期数据积累，可建立氧化锆珠粒径与研磨效果的关联模型，例如某涂料厂发现 D50=2mm 的氧化锆珠比 1.5mm 珠体的研磨效率高 20%，但磨损率增加 15%，从而根据产品需求选择最优粒径。这种数据驱动的选型方式，能最大限度发挥氧化锆珠的性能优势，实现研磨效率与成本的平衡。

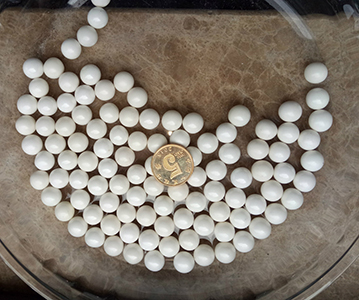

氧化锆珠 (16).jpg

氧化锆珠的粒径测量是质量管控的重要环节，不同方法各有侧重：筛分法适合大粒径珠体的快速分级，激光粒度仪法精准分析超细珠体的分布特征，图像分析法兼顾形态评估。通过选择合适方法并严格控制操作细节，可确保测量数据准确可靠，为氧化锆珠的生产优化、选型应用及质量判定提供科学依据，最终保障研磨工艺的稳定性和产品质量的一致性。
