精馏塔常用散堆填料类型及适用场景全面解析

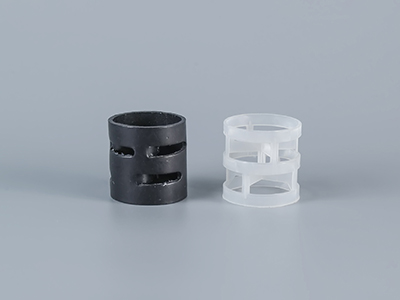

鲍尔环是精馏塔中应用最广泛的散堆填料之一，其在传统拉西环基础上改进而来，环壁开设了许多长方形窗孔，窗孔的叶片向内弯曲与环轴线平行。这种结构使气液两相能够自由穿过窗孔，减少了流动阻力，同时增加了气液接触面积和湍流程度。在乙醇 - 水、甲醇 - 水等常规有机溶液精馏中，38mm 聚丙烯鲍尔环的等板高度可控制在 0.8~1.2 米，传质效率稳定，且成本适中，适合中小型精馏塔的连续生产。金属材质的鲍尔环则适用于高压精馏工况，如石油化工中的轻质烃分离，能耐受 1.6MPa 以上的操作压力，同时保持良好的结构稳定性。

阶梯环通过缩短环高并在一端增加向外翻的喇叭口，进一步优化了流动性能。喇叭口结构使填料堆积时形成点接触，减少了气流阻碍，空隙率比同规格鲍尔环提高 5%~10%，在处理量大的精馏工艺中表现优异。例如，在年产万吨级的乙酸乙酯精馏塔中，50mm 金属阶梯环的处理能力比鲍尔环提升 15%~20%，且压力降降低约 10%，有效降低了塔顶冷凝器的能耗。陶瓷材质的阶梯环则因耐腐蚀性强，常用于含酸或含碱物料的精馏，如氯乙酸提纯工艺，可长期耐受 10% 以下的盐酸腐蚀。

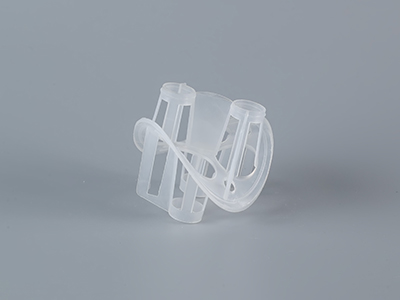

矩鞍环（共轭环）融合了鞍形与环形填料的优点，两侧呈弧形曲面，中间有矩形筋条连接，既避免了鞍形填料易叠合的问题，又保留了较大的液体持液量。其曲面结构使液体在填料表面形成均匀液膜，气液接触时间延长，传质效率比鲍尔环高出 10%~15%。在精细化工的高纯度精馏中，如医药中间体的提纯，25mm 陶瓷矩鞍环的等板高度可低至 0.6~0.9 米，能在有限塔高内实现 99.9% 以上的分离纯度。塑料矩鞍环则因质轻、成本低，适合常温下的低沸点溶剂精馏，如丙酮 - 丁酮分离工艺。

海尔环在鲍尔环基础上扩大了窗孔面积，且窗孔叶片向环内弯曲并与环壁形成一定角度，增强了气液两相的混合效果。这种结构使海尔环的传质单元高度比同规格填料降低 20%~30%，适用于对分离精度要求极高的场景。例如，在电子级异丙醇精馏中，38mm 不锈钢海尔环可将产品纯度提升至 99.99%，满足半导体行业的严苛要求。但海尔环的制造成本较高，通常用于高附加值产品的精馏工艺。

选择精馏塔用散堆填料时，需结合物料性质（黏度、腐蚀性、沸点）、操作条件（压力、温度、处理量）及分离精度要求综合判断。例如，腐蚀性物料优先选用陶瓷或塑料填料，高压工况选择金属填料，高纯度分离则倾向于阶梯环或海尔环，通过精准选型实现精馏过程的高效与经济平衡。
