散堆填料壁厚与强度的关联及工业应用中的适配原则
2025-08-04 16:54
散堆填料的壁厚与强度存在显著的关联性，壁厚设计需结合材质特性、规格尺寸及应用工况综合确定，以确保填料在堆积、运输及运行过程中具备足够的结构稳定性，同时避免过度增厚导致的效率下降或成本上升。

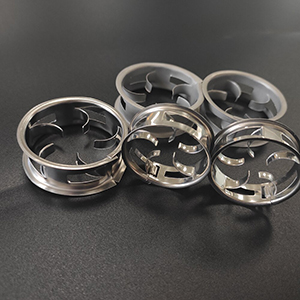

金属散堆填料的壁厚与强度呈现线性关联，通常根据材质强度与操作压力确定。碳钢填料的壁厚多为 0.8~1.2mm，其抗拉强度约 375~500MPa，适用于常压或低压工况（≤0.6MPa），如原油初馏塔中的拉西环。不锈钢材质因强度更高（抗拉强度 500~700MPa），壁厚可减至 0.5~0.8mm，在保证强度的同时减少金属用量，例如 304 不锈钢鲍尔环在 1.6MPa 压力下仍能保持结构完整，且比同规格碳钢填料轻 30%~40%。特种合金（如哈氏合金）的壁厚可进一步缩减至 0.3~0.5mm，凭借超高强度（≥800MPa）适用于高压腐蚀环境，但成本是不锈钢的 5~8 倍，仅在极端工况中使用。
塑料散堆填料的壁厚设计需平衡强度与流动性，不同材质的壁厚范围差异明显。聚丙烯（PP）填料的壁厚通常为 1.0~2.0mm，其冲击强度 2.5~5kJ/m²，在常温低压下足以抵抗堆积压力，如 38mm 聚丙烯阶梯环在填充高度 6 米时，底部填料无明显变形。聚氯乙烯（PVC）因刚性较好，壁厚可略减至 0.8~1.5mm，但脆性较高，需通过增加壁厚补偿抗冲击性不足，例如在含氯废水处理中，PVC 鲍尔环的壁厚需≥1.2mm 以避免运输破损。聚四氟乙烯（PTFE）材质强度较低（拉伸强度 20~30MPa），壁厚需达 2.0~3.0mm，才能满足基本结构要求，但其耐腐蚀性优势使其在强酸碱环境中不可替代。
陶瓷散堆填料的壁厚与强度关系受烧制工艺影响，通常为 1.5~3.0mm。普通陶瓷的抗压强度约 100~200MPa，壁厚不足易导致破碎，例如 25mm 陶瓷拉西环的壁厚若低于 1.5mm，安装破损率可高达 15%~20%。釉面陶瓷通过表面釉层增强致密性，壁厚可控制在 1.5~2.5mm，抗压强度提升至 200~300MPa，在硫酸吸收塔中表现出更好的抗冲击性。特种陶瓷（如刚玉陶瓷）壁厚 3.0~4.0mm，抗压强度达 500MPa 以上，适用于高温高压场景，但重量大、成本高，仅在特殊工况中选用。
壁厚对散堆填料的强度影响需结合规格尺寸评估。小规格填料（16~25mm）的壁厚相对其直径比例更高，例如 25mm 塑料鲍尔环的壁厚与直径比约 1:20，而 50mm 规格约 1:30，这是因为小规格填料需通过增加相对壁厚抵抗更高的堆积密度。实验数据显示，相同材质下，25mm 填料的堆积压力是 50mm 规格的 2~3 倍，因此壁厚需相应增加 20%~30% 才能保证强度相当。
操作条件对壁厚与强度的适配性要求显著。高压工况下，金属填料需通过增加壁厚提升抗变形能力，例如在 2.5MPa 的加氢塔中，不锈钢鲍尔环的壁厚需从 0.6mm 增至 0.8mm，以避免气流冲击导致的结构溃散。高填充高度（≥8 米）时，底部填料需承受更大压力，塑料或陶瓷填料的壁厚需增加 10%~20%，如聚丙烯阶梯环在 10 米填充高度下，壁厚需≥1.8mm 才能抵抗约 0.1MPa 的堆积压力。含固体颗粒的物料会加剧填料磨损，需适当增加壁厚延长使用寿命，例如在含砂废水处理中，陶瓷矩鞍环的壁厚需≥2.5mm，比常规工况厚 0.5~1.0mm。
壁厚设计还需兼顾传质效率，过度增厚会导致比表面积下降、空隙率降低。例如，38mm 金属鲍尔环的壁厚从 0.8mm 增至 1.2mm 时，比表面积减少 15%~20%，等板高度上升 10%~15%，因此需在强度与效率间找到平衡点。工程中通常通过经验公式确定最优壁厚：壁厚 =（材质强度 × 规格直径）/（100× 设计压力），确保强度达标且效率损失控制在 5% 以内。
综合来看，散堆填料的壁厚与强度需根据材质特性、规格尺寸及操作条件动态调整，通过精准设计实现结构稳定与性能高效的双重目标，为工业分离过程提供可靠支撑。
