波纹填料标准解析：技术规范与工业应用中的执行要点
2025-08-05 17:04
波纹填料标准是规范其生产、检测与应用的技术准则，涵盖材质要求、结构参数、性能指标及测试方法等内容，不同国家和行业的标准虽有差异，但核心目标是确保波纹填料的传质效率、结构稳定性与安全性。
国际通用标准以美国 ASTM 和欧盟 EN 标准为代表，对波纹填料的基础参数做出明确规定。ASTM 标准要求金属波纹填料的波纹倾角偏差不超过 ±2°，常用倾角为 30° 或 45°，以保证气液流动方向的一致性。波纹高度与间距需按规格匹配，例如 125Y 型填料（比表面积 125m²/m³）的波纹高度为 8~10mm，间距为 15~18mm，偏差控制在 ±1mm 内。EN 标准则侧重材质耐腐蚀性，规定用于酸性环境的不锈钢波纹填料需满足晶间腐蚀测试（ASTM A262 E 法）合格，铬镍含量分别不低于 18% 和 8%。

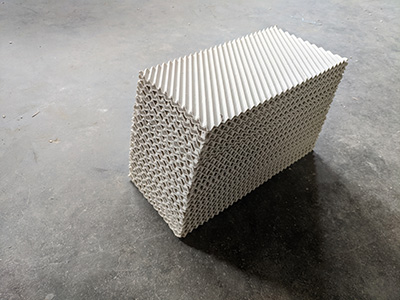

国内标准以 GB/T 和 HG/T 系列为主，更贴合工业应用场景。GB/T 18749-2002 明确了金属波纹填料的几何参数：比表面积误差不超过 ±5%，空隙率≥90%，波纹峰谷的平面度偏差≤0.5mm/m。HG/T 3986-2007 针对塑料波纹填料规定了耐温性能指标，如聚丙烯材质在 100℃下连续放置 168 小时后，拉伸强度保留率需≥80%，避免高温下出现变形。陶瓷波纹填料则需符合 GB/T 17431.1-2010 的抗压强度要求，常温下抗压强度≥20MPa，确保堆积时不易破碎。
结构精度标准直接影响波纹填料的传质效率。波纹片的搭接方式需符合标准，点焊接的金属填料焊点直径≥3mm，间距≤50mm，且无虚焊现象，防止运行中因振动导致脱落。波纹方向的交错角度（通常为 90°）偏差需≤3°，否则会破坏气液逆流路径，导致效率下降 10%~15%。对于整砌式波纹填料，单块尺寸误差≤2mm，拼装后的平面度≤3mm/m，避免塔内出现偏流。
性能测试标准是验证波纹填料质量的关键。传质效率测试需在标准实验塔中进行，以乙醇 - 水体系为介质，在规定喷淋密度（10m³/(m²・h)）和气速（泛点气速的 70%）下，测定等板高度（HETP），125Y 型金属填料的 HETP 应≤0.4m。压力降测试则要求在空塔气速 1.0m/s 时，每米填料的压降≤50Pa，确保节能性达标。耐老化测试针对塑料填料，经紫外老化 1000 小时后，外观无裂纹，性能保留率≥70%。
行业特殊标准针对不同应用场景做出补充。制药行业遵循 GMP 相关要求，波纹填料的表面粗糙度 Ra 需≤0.8μm，便于清洁且无卫生死角，材质需通过生物兼容性测试。石化行业的高压工况标准规定，金属波纹填料的抗压强度≥0.3MPa，在 1.6MPa 压力下无明显变形。食品行业则要求与物料接触的波纹填料材质符合 GB 4806.9-2016，确保无有害物质析出。
标准的执行与认证需贯穿全生命周期。生产企业需通过 ISO 9001 认证，每批次产品需附带检测报告，注明波纹参数、材质证明及性能测试结果。使用方在验收时，需依据标准抽样检测，例如随机抽取 3% 的填料检查几何尺寸，进行水压试验（0.6MPa，30 分钟无泄漏）。对于进口波纹填料，需确认其符合国内标准或通过等效性评估，避免因标准差异导致应用风险。
遵循波纹填料标准不仅能保证产品质量，还能优化工艺设计。例如，按标准选用的 350Y 型金属波纹填料，其传质效率比非标产品高 20%~30%，且使用寿命延长至 5 年以上。通过标准化生产与应用，可实现波纹填料在不同工艺中的性能稳定，为工业分离过程提供可靠保障。
恒尔沃化工专业生产填料、分子筛、活性氧化铝、研磨介质 https://www.helvo.cn/sys-nd/892.html
联系我们
手机号码：17370450369
网站地址：www.helvo.cn
公司邮箱：info@helvo.cn
联系地址：江西省萍乡市安源工业园
关注我们
关注抖音
添加微信
