孔板波纹填料的主要型号及适用场景解析

按比表面积划分是孔板波纹填料最常用的型号命名方式，国际通用的 Y 系列和国内的 BX 系列均以此为基础。Y 系列中，125Y 型孔板波纹填料的比表面积为 125m²/m³，波纹高度约 10mm，间距 18mm，适用于处理量大但分离精度要求中等的场景，如乙醇 - 水精馏的中段分离。250Y 型比表面积提升至 250m²/m³，波纹高度降至 6~8mm，间距缩至 10~12mm，传质效率显著提高，等板高度（HETP）可达 0.3~0.4m，适合精细化工的高纯度分离，如医药中间体提纯。350Y 型比表面积达 350m²/m³，波纹结构更细密，HETP 低至 0.2~0.3m，但处理量相对降低，多用于电子级化学品的超纯分离。

国内 BX 系列型号与 Y 系列对应，BX-Ⅰ 型（125m²/m³）、BX-Ⅱ 型（250m²/m³）、BX-Ⅲ 型（350m²/m³）的结构参数与 Y 系列基本一致，仅在波纹倾角上略有调整（国内型号多采用 30° 倾角，国际型号常用 45°）。此外，针对特殊需求的大处理量场景，还衍生出 70Y 型（70m²/m³）和 100Y 型（100m²/m³），其波纹高度达 15~20mm，空隙率超过 95%，压力降比 125Y 型低 20%~30%，适合原油蒸馏等大规模分离工艺。

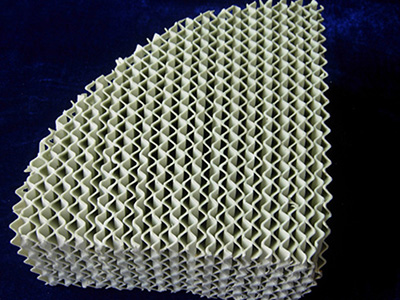

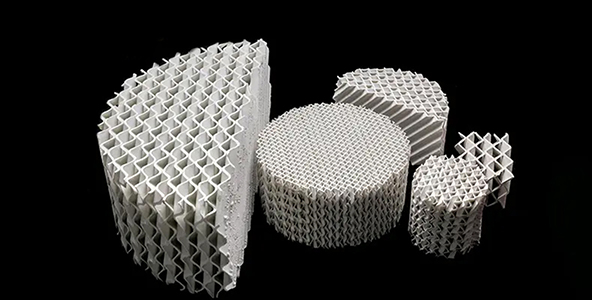

按材质分类的型号体系进一步细化了应用范围。金属孔板波纹填料以材质代号区分，如 304-250Y 表示采用 304 不锈钢制造的 250m²/m³ 型号，耐中等腐蚀，适用于石化行业的轻质烃分离；316L-350Y 则采用超低碳不锈钢，耐腐蚀性更强，可处理含氯、含硫介质，如氯碱行业的氯乙烯精馏。塑料孔板波纹填料的型号标注材质缩写，如 PP-125Y（聚丙烯）、PVC-100Y（聚氯乙烯），PP 型号耐温≤100℃，适合常温水处理，PVC 型号耐酸性能优异，多用于含氟废水吸收。陶瓷孔板波纹填料型号如 Cer-125Y，耐高温（≤800℃）且耐强腐蚀，在硫酸浓缩塔中表现稳定。

特殊功能型号针对复杂工况设计。高流阻型孔板波纹填料（如 HR-250Y）通过减小开孔率（从 15% 降至 10%）增强气液接触，适用于易起泡物料的分离，如发酵液精馏。低流阻型（LR-125Y）则扩大开孔（开孔率 20%），降低压力降，适合真空精馏场景，如润滑油脱蜡工艺。宽通道型号（WC-70Y）的波纹间距增至 25mm，可减少高黏度物料的堵塞风险，在树脂合成的脱溶剂工序中应用广泛。

实际应用中，型号参数需通过实验验证。例如，某化工厂在苯 - 甲苯分离中，对比 125Y 与 250Y 型金属孔板波纹填料，发现 250Y 型的理论塔板数多 30%，但处理量低 15%，最终根据生产负荷选择 125Y 型。通过精准匹配型号与工况，可使孔板波纹填料的传质效率发挥至最佳，同时控制能耗与成本，实现工业分离过程的优化。
