规整波纹填料 250Y 以 250m²/m³ 的比表面积为核心特征，通过精密的波纹结构设计实现高效传质，在精细化工、医药、石化等领域的中高纯度分离工艺中表现突出，其结构参数与性能特点的协同作用使其成为平衡效率与处理量的优选型号。

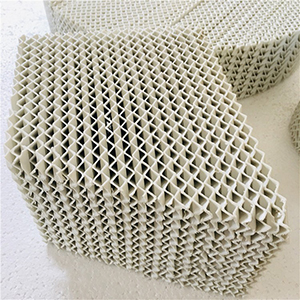

陶瓷规整波纹填料 (45).jpg

结构设计上，规整波纹填料 250Y 采用连续波纹片叠加而成，波纹高度控制在 6~8mm，波纹间距缩至 10~12mm，相邻波纹片以 90° 交错排列形成蜂窝状流道。这种设计使气液两相在流动过程中不断分割、汇聚，湍流程度显著增强，气液接触面积比 125Y 型提升约一倍。波纹片表面通常开设直径 3~5mm 的筛孔，开孔率约 15%，既保证液体均匀分布，又减少气相流动阻力。金属材质的 250Y 型波纹片厚度为 0.1~0.2mm，通过精密轧制确保波纹角度偏差不超过 ±1°，整体结构的平面度误差≤2mm/m，避免塔内出现偏流现象。

传质性能是规整波纹填料 250Y 的核心优势，等板高度（HETP）可稳定控制在 0.3~0.4 米，在相同分离要求下，所需填料层高度仅为 125Y 型的 60%~70%。实验数据显示，在乙醇 - 水精馏中，250Y 型金属波纹填料的理论塔板数比 125Y 型多 30%~40%，产品纯度可达 99.9% 以上。其高效传质源于细密的波纹结构延长了气液接触时间，同时交错流道抑制了轴向混合，传质推动力保持稳定。在负压工况（如真空精馏）中，250Y 型的优势更为明显，因流道设计优化，压力降比同规格散堆填料低 40%~50%，更利于维持系统真空度。

操作弹性方面，规整波纹填料 250Y 在设计处理量的 60%~110% 范围内，传质效率波动不超过 5%。当喷淋密度从 8m³/(m²・h) 增至 15m³/(m²・h) 时，HETP 仅上升 3%~5%，表现出良好的液体分布适应性。但需注意，其泛点气速比 125Y 型低 10%~15%，实际操作中需控制气速在泛点气速的 70% 以下，避免液泛导致效率骤降。对于高黏度物料（黏度＞50cP），250Y 型的流道易出现液膜滞留，建议配合液体再分布器使用，每 3~4 米填料层设置一层，确保传质均匀性。

材质多样性扩展了规整波纹填料 250Y 的应用范围。304 不锈钢材质的 250Y 型适用于中性或弱腐蚀性介质，如石化行业的汽油脱硫醇工艺；316L 材质则可耐受含氯、含硫物料，在氯苯精馏中表现出优异的耐腐蚀性。塑料材质（如聚丙烯）的 250Y 型耐温≤100℃，适合常温下的有机酸分离，如柠檬酸提纯。陶瓷材质的 250Y 型耐高温（≤800℃）且耐强腐蚀，在硫酸浓缩塔中可长期稳定运行，但其脆性较大，安装时需避免剧烈碰撞。

工业应用中，规整波纹填料 250Y 的典型场景包括医药中间体的高纯度分离（如头孢类原料提纯）、精细化工的溶剂回收（如乙酸乙酯 - 乙醇分离）以及食品级添加剂的精馏（如维生素 E 浓缩）。在某医药厂的丙酮 - 丁酮分离塔改造中，将原有 125Y 型波纹填料更换为 250Y 型后，相同塔高下产品纯度从 99.5% 提升至 99.95%，能耗降低约 15%。但需注意，其制造成本比 125Y 型高 20%~30%，更适合对分离精度要求严格的高附加值工艺。

陶瓷规整波纹填料 (43).jpg

使用过程中，规整波纹填料 250Y 对预处理要求较高，进料需经过过滤去除粒径＞0.5mm 的固体颗粒，避免堵塞流道。清洗时，金属材质可采用高压水冲洗（压力 10~15MPa），塑料材质则需控制水温≤60℃，防止变形。通过合理匹配工况参数与维护措施，250Y 型波纹填料的使用寿命可达 5~8 年，为工业分离提供高效稳定的传质保障。
