丝网波纹填料与规整填料的技术要求及应用规范解析

2025-08-05 17:33

丝网波纹填料和规整填料的要求涵盖材质性能、结构参数及安装标准等方面，不同类型的波纹填料有着不同的技术规范。遵循这些要求能确保丝网波纹填料和规整填料在传质过程中稳定运行，提升设备效率，同时延长波纹填料的使用寿命，满足工业生产的严格需求。

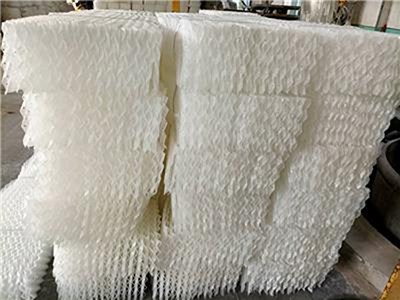

塑料规整填料 (11).jpg

材质性能要求是丝网波纹填料和规整填料的基础规范。丝网波纹填料的网材需具备极高的化学稳定性，金属材质（如 316L 不锈钢、蒙乃尔合金）的耐腐蚀性需通过 48 小时盐雾测试，锈蚀面积不得超过 5%；非金属材质（如聚四氟乙烯）则需耐受 - 196℃至 260℃的温度波动，且在有机溶剂中浸泡后重量变化率≤1%。普通规整填料的材质要求更侧重机械强度，金属波纹填料的抗拉强度需≥300MPa，陶瓷波纹填料的抗压强度≥20MPa，以应对塔体运行中的压力负荷。

结构参数要求体现两者的差异化设计。丝网波纹填料的网孔尺寸偏差需控制在 ±0.05mm 以内，波纹角度（30° 或 45°）的误差不超过 ±1°，相邻网片的拼接缝隙≤0.1mm，确保气液流道均匀。其比表面积需与标称值一致，偏差≤3%，例如标称 1000㎡/m³ 的产品，实测值不得低于 970㎡/m³。普通规整填料的结构要求更注重流道通畅性，金属波纹填料的片材厚度偏差≤0.02mm，波纹间距误差≤0.5mm，陶瓷波纹填料的表面平整度需≤0.1mm/m，避免因结构不规则导致的沟流现象。

传质性能要求需匹配工艺精度需求。丝网波纹填料在标准精馏条件（乙醇 - 水体系）下，每米理论板数需达到设计值的 95% 以上，且运行时压降波动≤5%。对于用于超高纯度分离（如电子级化学品）的型号，还需通过氦气泄漏检测，泄漏率≤1×10⁻⁹ Pa・m³/s。普通规整填料的传质要求更侧重稳定性，金属波纹填料在连续运行 1000 小时后，理论板数衰减率不得超过 10%；陶瓷波纹填料则需在 pH 值 2-12 的介质中保持传质效率稳定，避免因腐蚀导致性能下降。

安装与运行要求确保设备安全高效。丝网波纹填料的安装需采用专用定位夹具，填料层水平度偏差≤1mm/m，防止局部积液；同时需预留≥50mm 的膨胀间隙，应对温度变化产生的伸缩。普通规整填料的安装更强调承重均匀，金属波纹填料的支撑格栅承载能力需≥8kN/m²，陶瓷波纹填料则需在层间设置缓冲垫，避免碰撞破损。运行过程中，丝网波纹填料的操作气速不得超过液泛气速的 70%，普通规整填料可放宽至 80%，但需定期监测压降变化，当增幅超过 20% 时需停机清洗。

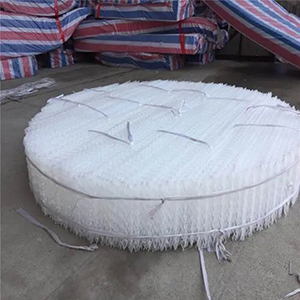

塑料规整填料 (20).jpg

维护与检测要求保障长期可靠性。丝网波纹填料的清洗需采用低浓度清洗剂（如 5% 硝酸溶液），禁止使用高压水枪直射，以免网材破损；每运行 6 个月需抽样检测网孔堵塞率，当堵塞面积超过 10% 时需更换。普通规整填料的维护更简便，金属波纹填料可通过蒸汽吹扫清除表面附着物，陶瓷波纹填料则允许采用高压水冲洗，每年检测一次结构完整性，出现裂纹或变形的单块需及时更换。

通过严格执行这些技术要求，丝网波纹填料和规整填料能充分发挥各自优势，在高精度分离与大规模传质场景中实现稳定运行，为工业生产的高效与安全提供坚实保障。
