波纹填料塔填料安装规范及操作要点详解
2025-08-05 17:33
波纹填料塔的填料安装需遵循严格规范，涵盖前期准备、安装流程及质量验收等环节。规范安装波纹填料能确保塔内气液分布均匀，避免因安装不当导致的传质效率下降，同时延长波纹填料的使用寿命，保障波纹填料塔的稳定运行。
安装前期的准备工作是规范执行的基础。塔体内部需彻底清理，去除焊渣、铁锈及杂物，内壁光滑度需达到 Ra≤12.5μm，拐角处圆弧过渡半径≥5mm，防止划伤波纹填料。对于金属波纹填料，需检查塔体支撑格栅的平整度，水平偏差应≤2mm/m，承载能力需满足设计要求（通常≥5kN/m²）；陶瓷波纹填料则需在支撑格栅上铺设≥3mm 厚的耐酸橡胶垫，避免硬接触导致的碎裂。此外，安装工具需专用化，金属填料选用不锈钢镊子与定位尺，陶瓷填料配备橡胶锤与塑料卡具，防止工具对填料造成损伤。

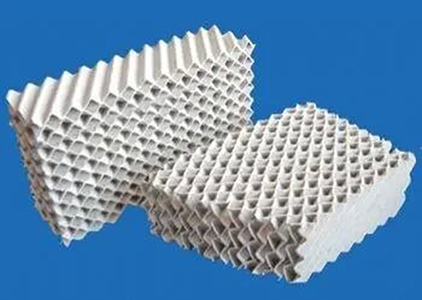

分层安装流程需严格控制精度。金属波纹填料采用 “错层叠加” 方式，每层填料片按 90° 交叉排列，相邻层间用不锈钢卡箍固定，单块填料与塔壁的间隙需≤3mm，并用耐高温密封胶填充。陶瓷波纹填料则需逐块拼接，确保波纹方向一致，拼接缝隙≤1mm，每安装 0.5 米高度需用水平仪校准，水平度偏差不得超过 1mm/m。对于高度超过 3 米的填料层，需设置中间支撑，间距控制在 1.5-2.0 米，支撑环与塔体的焊接强度需进行 2 倍负荷测试，防止长期运行中出现沉降。
特殊部位的处理直接影响安装质量。液体分布器下方需预留 100-150mm 的空间，确保喷淋液均匀覆盖波纹填料表面，分布器的喷淋点密度需与填料比表面积匹配（通常≥30 点 /m²）。填料层顶部需安装压栅，金属波纹填料的压栅采用可调式结构，预紧力控制在 0.5-1.0kPa；陶瓷波纹填料的压栅则需预留 50-100mm 的膨胀间隙，应对温度变化产生的体积伸缩。塔体法兰连接处的填料需整体切割，保证密封面平整，避免局部漏气影响传质效率。
安全与环境规范不可忽视。安装人员需佩戴防滑手套与安全帽，高空作业时使用防坠器，塔内作业时间不超过 2 小时 / 次，确保通风良好。金属波纹填料安装前需进行脱脂处理（尤其是不锈钢材质），去除表面油污；陶瓷波纹填料则需检查是否有隐性裂纹，可用 500V 兆欧表检测釉面完整性。安装现场需远离火源，对于塑料波纹填料，还需避免阳光直射，防止材料老化。
质量验收需执行多维度检测。外观检查要求填料层无明显倾斜、错位，拼接处紧密平整；尺寸检测通过激光测距仪测量，整体高度偏差≤±5mm，周长误差≤±3mm。水压测试中，喷淋状态下填料层无明显沟流或偏流，压降稳定在设计值的 ±10% 范围内。对于高压塔设备，还需进行气密性试验，保压 1 小时的压力降不得超过初始压力的 2%。
严格遵循这些安装规范，能最大限度减少人为因素对波纹填料性能的影响，确保波纹填料塔在全生命周期内保持高效传质状态，为工业分离过程提供可靠的设备基础。
