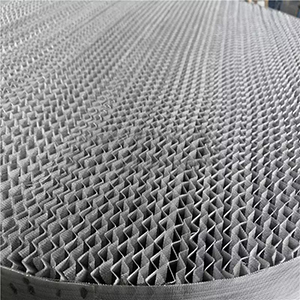

丝网填料选型的关键要素及适配工艺的方法指南

材质选型需以介质腐蚀性与温度范围为核心依据。对于中性或弱腐蚀介质（如乙醇、丙二醇），304 不锈钢丝网填料是性价比之选，其耐温范围 - 196℃至 450℃，可覆盖多数常规化工场景，且机械强度适宜，安装过程中不易破损。处理含氯、含硫等强腐蚀介质时，316L 不锈钢材质更可靠，钼元素的加入使其抗点蚀能力提升 50% 以上，在农药中间体合成的精馏塔中，使用寿命比 304 不锈钢延长 2-3 年。极端腐蚀环境（如氢氟酸、浓硝酸体系）需选用特种材质：聚四氟乙烯丝网耐化学腐蚀性极强，但耐温上限仅 200℃，适合低温强腐蚀工况；哈氏合金则可耐受 600℃高温，适用于硝酸、硫酸等高温强氧化介质，虽成本为不锈钢的 3-5 倍，但能避免频繁更换带来的停机损失。

结构参数的选择需平衡分离效率与流体阻力。比表面积是核心指标，125-250 m²/m³ 的低比表面积填料空隙率达 85% 以上，适合大流量粗分离，如石化行业的常减压蒸馏塔，处理量比高比表面积型号提升 40%，压降降低 30%。350-500 m²/m³ 的中比表面积填料适用于中等精度分离，如精细化工中的溶剂回收，在保证处理量的同时，可将产品纯度控制在 99.5% 以上。700 m²/m³ 的高比表面积填料则专注于高精度分离，医药行业的维生素提纯塔采用此类填料后，纯度可达 99.99%，但需接受较低的处理量与较高的能耗。波纹角度的选择同样关键：30° 角填料压降最低，适合真空精馏；45° 角为通用选择，兼顾效率与能耗；60° 角传质效率最高，但压降增加 20%，适合要求苛刻的分离工艺。

工艺条件对选型的影响需细化分析。操作压力方面，真空或低压工况（＜0.1MPa）应优先选择高比表面积填料，利用其密集的气液接触点弥补低压下传质动力的不足；高压工况（＞1MPa）则需侧重结构稳定性，选用丝径 0.18-0.2mm 的填料，避免气流冲击导致变形。温度波动大的间歇式生产中，金属丝网填料需预留 1-2mm/m 的伸缩间隙，非金属材质则需验证耐温循环性能，防止老化开裂。液体负荷较高时（＞10 m³/(m²・h)），需选择空隙率大的低比表面积填料，降低液泛风险；而低液体负荷工况（＜1 m³/(m²・h)）则需高比表面积填料，通过增强液体滞留量提升传质效率。

介质特性是选型的重要约束。洁净低粘度介质（如轻质烃类）可选用细丝径（0.1-0.12mm）的高比表面积填料，最大化传质效率；含少量固体颗粒或高粘度介质（如树脂溶液）需选择粗丝径、低比表面积的填料，减少堵塞与结垢，延长清洗周期。易发泡介质优先选择平纹编织结构，其细密的网孔可增强消泡效果；含有机物的介质则需避免选用聚四氟乙烯等非极性材质，防止吸附导致的效率下降。

经济性评估需兼顾初期投资与全生命周期成本。常规工况下优先选择 304 不锈钢 250 型等通用规格，降低采购与维护成本；特殊工况需进行综合测算，如哈氏合金填料虽初期投资高，但在强腐蚀环境中的使用寿命是不锈钢的 3-5 倍，长期更经济。同时需考虑安装成本，高比表面积填料的安装人工费用比常规型号高 20%-30%，需纳入预算考量。

通过系统性整合上述要素，才能完成丝网填料的精准选型，确保其在工业分离系统中既高效又稳定，为生产过程提供可靠的传质保障。
