丝网填料 f 因子的计算方法及对分离性能的影响
2025-08-06 10:41
丝网填料 f 因子是描述气液两相在填料层内流动状态的核心参数，其定义为气体动能因子，计算公式为 f = u_g × (ρ_g)^0.5，其中 u_g 为气体空塔速度（m/s），ρ_g 为气体密度（kg/m³）。这一参数综合体现了气体动能与液体重力的平衡关系，直接影响丝网填料的传质效率、压降特性及操作弹性，是分离设备设计与工艺优化的重要依据。
f 因子的计算需精准获取气体流速与密度参数。气体空塔速度指气体通过塔体横截面积的表观速度，需根据工艺处理量与塔径计算，实际应用中需扣除丝网填料占据的体积，确保流速数据反映真实流动状态。气体密度则与操作压力、温度密切相关，可通过理想气体状态方程或实际气体修正公式计算，例如在 101.3kPa、20℃的标准状态下，空气密度约为 1.205kg/m³，而在真空工况（如 10kPa）下，密度会显著降低，导致相同气速下的 f 因子减小。计算过程中，需注意单位的一致性，气体流速以 m/s 为单位，密度以 kg/m³ 为单位，确保 f 因子的量纲为 kg^(0.5)/(m^0.5・s)。
f 因子的数值范围直接决定丝网填料的操作状态。低 f 因子（通常＜1.0 kg^(0.5)/(m^0.5・s)）对应低气速工况，此时气体动能不足，液体在丝网表面易形成滞留区，传质效率偏低，且可能出现液体分布不均的问题，适合处理低负荷、高粘度介质。中 f 因子（1.0-2.5 kg^(0.5)/(m^0.5・s)）是多数分离工艺的理想区间，气液两相流动协调，液体在丝网表面形成均匀液膜，传质效率达到最佳，如精细化工中的溶剂精馏多在此范围运行。高 f 因子（＞2.5 kg^(0.5)/(m^0.5・s)）则对应高气速，气体动能过大，可能将液体向上携带形成雾沫夹带，甚至引发液泛，虽传质效率短期上升，但压降急剧增大，长期运行易导致丝网填料磨损。

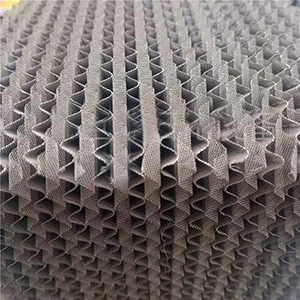

不同规格的丝网填料有其适配的 f 因子范围。高比表面积的 700 型填料因结构细密，允许的最大 f 因子较低，通常不超过 2.0 kg^(0.5)/(m^0.5・s)，否则易因气流冲击导致网孔堵塞；而 250 型低比表面积填料空隙率高，最大 f 因子可放宽至 3.0 kg^(0.5)/(m^0.5・s)，适合大流量工况。波纹角度也影响 f 因子适配范围，60° 角填料流路复杂，f 因子需控制在较低水平以避免过大压降；30° 角填料流路顺畅，可耐受更高的 f 因子。实际选型中，需结合丝网填料的结构参数，将 f 因子控制在推荐范围内，以平衡效率与稳定性。
f 因子与丝网填料的压降、传质效率存在明确关联。在中低 f 因子区间，压降随 f 因子的平方近似线性增长，每提升 0.5 kg^(0.5)/(m^0.5・s)，压降约增加 30%-50%；当 f 因子接近泛点值时，压降会出现突变，增幅可达数倍。传质效率则随 f 因子上升先增后减，在 1.5-2.0 kg^(0.5)/(m^0.5・s) 区间达到峰值，此时气液湍动剧烈，接触充分，分离效果最佳。例如，在乙醇 - 水精馏中，500 型丝网填料在 f=1.8 kg^(0.5)/(m^0.5・s) 时，理论板数可达 15 块 /m，比 f=1.0 时提升 25%。
工艺优化中，f 因子的调控需结合液体负荷。当液体喷淋密度增加时，需适当降低 f 因子以避免液泛，例如液体负荷从 2 m³/(m²・h) 增至 8 m³/(m²・h) 时，f 因子需从 2.0 降至 1.5 kg^(0.5)/(m^0.5・s)。对于易发泡介质，f 因子应控制在更低水平（＜1.5 kg^(0.5)/(m^0.5・s)），防止泡沫被气流携带。此外，f 因子的动态调整可应对工况波动，如进料量增加时，通过提高气体流速提升 f 因子，维持传质效率稳定。
实验测定是获取丝网填料实际 f 因子的可靠方法。在冷模实验中，采用空气 - 水物系模拟实际工况，通过调节风机频率改变气速，同时测量气体密度与压降，绘制 f 因子与压降的关系曲线，确定最佳操作区间与泛点 f 因子。实验数据需结合修正系数应用于实际物系，例如处理有机蒸汽时，因密度与空气不同，需对 f 因子进行换算，确保工艺参数的准确性。
掌握丝网填料 f 因子的特性与调控方法，能帮助工程师精准设计分离设备，优化操作参数，在保证传质效率的同时，降低能耗与运行风险，是实现工业分离过程高效稳定运行的关键技术手段。
