丝网除沫器的结构组成及各部件功能作用解析

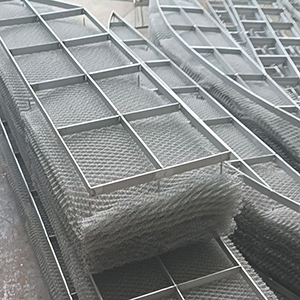

核心功能区的丝网组件是实现分离的关键，由多层丝网叠加而成，是捕获液滴的主要场所。丝网材质根据工况选择，金属丝网以 304、316L 不锈钢为主，丝径 0.12-0.2mm，耐温范围 - 196℃至 450℃，适用于一般性腐蚀环境；特种工况可选用哈氏合金或蒙乃尔合金，耐受强腐蚀介质。非金属丝网包括聚四氟乙烯（耐温≤200℃）和玻璃纤维（耐温≥300℃），分别适配强腐蚀与高温场景。丝网编织方式影响分离效率，平纹编织网孔均匀，适用于常规工况；斜纹编织密度更高，可捕获 1-2μm 微小液滴；荷兰编织的经纬丝直径差异大，兼具高强度与高分离精度。多层叠加的丝网厚度通常为 100-300mm，通过控制层数平衡除沫效率与流体阻力。

支撑固定系统确保丝网组件稳定工作，由支撑格栅与压紧装置组成。支撑格栅采用碳钢或不锈钢材质，呈网格状分布，网格尺寸 50×50mm 至 100×100mm，承载丝网组件的重量并分散气流冲击力，防止丝网在高压气流下变形。格栅与塔体或设备内壁的连接强度需能承受 1.5 倍设计压力的冲击，焊接或螺栓固定方式根据设备类型选择。压紧装置位于丝网组件顶部，通过法兰或压环施加均匀压力，使丝网层紧密贴合，避免气体短路，压力调节范围 5-10kPa，确保丝网既不松动又不过度压缩导致阻力增大。

壳体与连接部件构成设备的框架结构，提供气液流通通道并保证密封性能。壳体形状与设备匹配，圆柱形壳体适用于塔器顶部，方形壳体多用于管道出口，材质与丝网保持一致以避免电化学腐蚀。连接法兰采用标准规格（如 PN1.6、DN200-DN2000），密封面形式根据压力等级选择，常压工况用平面法兰加垫片，高压工况则采用榫槽面法兰配合金属缠绕垫，确保气体无泄漏。壳体底部设有积液槽，深度 50-100mm，收集聚结后的液体并通过 DN25-DN50 的排放管导出，排放管安装阀门控制流量，避免液体滞留导致二次夹带。

辅助功能组件根据工况需求增设，提升设备适应性与安全性。大直径丝网除沫器（直径＞2m）需加装导向机构，由 3-4 根立柱组成，引导丝网组件安装定位，偏差控制在 ±2mm 以内。易堵塞工况需配备清洗装置，包括喷淋管与喷嘴，喷嘴间距 200-300mm，可定期用热水或溶剂冲洗丝网，恢复流通性。高温工况的壳体外部需加保温层，厚度 50-100mm，防止气体冷凝影响除沫效果；防爆场合则在壳体上安装泄爆片，爆破压力设定为设计压力的 1.1 倍，避免设备超压损坏。

不同结构形式的丝网除沫器在组成上存在差异。上装式除沫器的壳体顶部设有可拆卸法兰盖，便于丝网组件吊装更换；侧装式则在壳体侧面开设检修孔，适合空间受限的卧式设备。分块式结构将丝网组件分成 2-4 块，每块重量控制在 50kg 以内，解决大型设备的安装难题，拼接处采用搭接设计，重叠宽度≥50mm，防止气体从缝隙泄漏。

各组成部分的协同作用是丝网除沫器高效运行的保障：丝网组件捕获液滴，支撑系统维持结构稳定，壳体提供流通路径，辅助组件应对特殊工况。通过优化结构参数与材质选择，可使设备在保证 95% 以上除沫效率的同时，阻力控制在 100Pa/m 以内，满足不同行业的分离需求，成为工业气液分离系统的核心设备。
