丝网除沫器除沫块容重的计算方法及影响因素分析

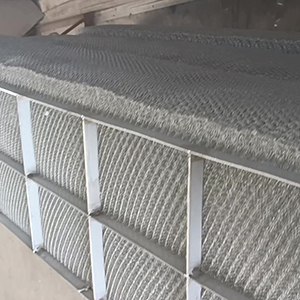

除沫块容重的基础计算需结合材料用量与堆积体积。计算公式为 γ = m/V，其中 γ 为容重（kg/m³），m 为除沫块总质量（kg），V 为除沫块整体体积（m³，含丝网实体与内部孔隙）。对于金属丝网除沫块，先通过单丝重量公式计算总丝重：m = n×(π×d²/4)×L×ρ，其中 n 为丝网总根数，d 为丝径（m），L 为单丝长度（m），ρ 为材料密度（如 304 不锈钢取 7930kg/m³）。例如，30 目不锈钢丝网（丝径 0.15mm）制成的 1m×1m×0.15m 除沫块，总丝重约 3.2kg，容重约 21.3kg/m³。非金属丝网（如聚四氟乙烯）的计算方法相同，仅需替换材料密度（聚四氟乙烯取 2180kg/m³），同等规格下容重约为金属的 27%。

材质差异是导致容重差异的核心因素。金属材质中，碳钢丝网除沫块容重约 18-25kg/m³，304 不锈钢因密度稍高（7930kg/m³ vs 碳钢 7850kg/m³），容重略高 2%-3%；316L 不锈钢容重与 304 接近，哈氏合金因密度更高（约 8900kg/m³），容重增至 22-30kg/m³。非金属材质中，聚丙烯丝网容重最低（8-12kg/m³），玻璃纤维丝网次之（15-20kg/m³），聚四氟乙烯丝网因密度较高，容重达 18-25kg/m³，但仍低于多数金属材质。同一材质下，丝径每增加 0.05mm，容重上升 15%-20%，如 0.2mm 丝径的 30 目不锈钢除沫块，容重比 0.15mm 的高约 18%。

目数与编织方式通过影响丝量与孔隙率改变容重。目数增加意味着单位面积内丝的数量增多，容重随之上升：20 目除沫块容重通常为 15-20kg/m³，40 目则增至 25-35kg/m³，60 目可达 30-45kg/m³。平纹编织因丝的交叉点较少，容重比斜纹编织低 5%-10%；荷兰编织（经纬丝直径不同）的容重需分别计算经纬丝质量，通常比同目数平纹编织高 10%-15%。孔隙率（丝网间隙体积占比）与容重呈负相关，20 目丝网孔隙率约 90%，容重较低；60 目孔隙率降至 75%-80%，容重显著提高。

除沫块厚度与尺寸对容重的影响需结合结构设计。厚度增加本身不改变容重（单位体积质量不变），但实际生产中，厚除沫块（如 300mm）可能采用多层叠加，层间固定件会使总质量略有增加（增幅≤5%），容重略高于薄除沫块。大尺寸除沫块（直径＞3m）因边缘加固需求，金属框架质量占比上升，容重比小尺寸（直径＜1m）高 5%-8%。异形除沫块（如矩形、锥形）的容重计算需精确测量实际体积，避免按标准圆柱体估算导致误差（通常偏差≤3%）。

容重参数在工程中的应用广泛。设备设计阶段，根据容重与体积计算除沫块总重，确定支撑结构的承载强度，如容重 25kg/m³、体积 1.5m³ 的除沫块，需确保支撑能承受≥37.5kg 的重量（含安全系数）。运输环节中，容重用于核算装载量，金属除沫块按 25kg/m³ 计，一辆 5 吨货车可装载约 200m³；非金属的按 15kg/m³ 计，可装载约 333m³。安装时，容重结合安装高度计算吊装力，避免因估算重量不足导致吊装设备选型不当。

不同行业对容重的关注重点不同。石化行业高压设备中，除沫块容重影响法兰连接强度，需通过容重计算总重，确保螺栓预紧力达标；电力行业脱硫塔除沫器因体积大，容重直接关系塔体承重设计，通常选择容重 20-25kg/m³ 的中等密度产品；医药行业洁净系统更关注容重与除沫效率的匹配，优先选用高目数（容重较高）的除沫块以保证分离精度。

合理控制丝网除沫器除沫块容重，能在保证结构强度的同时优化材料用量，降低成本。容重过高会增加设备负荷与能耗，过低则可能因丝量不足影响除沫效率。通过匹配材质、目数与工况需求，使容重处于合理区间（金属 18-45kg/m³，非金属 8-25kg/m³），可实现除沫块性能与经济性的平衡，为丝网除沫器的稳定运行提供基础保障。
