填料支撑详细介绍,
填料支撑采用通透式支撑结构，其特征是所有结构板材均垂直布置，结构件占据最小塔截面积。这种结构有效地避免了气体在进入填料层时产生涡流造成的端效应和来自填料层中的粘性固体颗粒在填料层底部积存并堵塞填料。
驼峰支撑

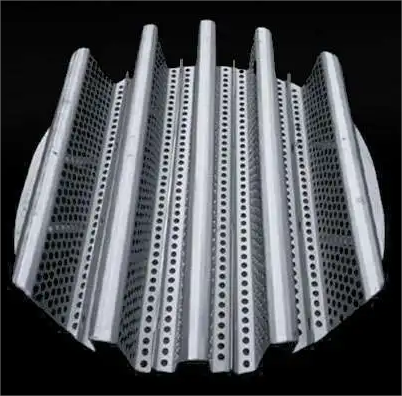

不锈钢驼峰支承
驼峰支撑结构优点:
①不锈钢驼峰支承板上自由空间大,由于气、液通过不同的孔道,因而压降小,且与液体负荷无关。总的气体面积接近空塔截面积:其立体结构的支承板,有利于加大开孔面积,使开孔面积在100%左右,开孔面积的原则是开孔率必须大于填料层的孔隙率,否则支撑板构成“瓶劲”又,使塔负荷降低,开孔面积与结构、材质、塔径有关,一般占塔截面的70~100%,对于不锈钢金属驼峰支撑板应选100%

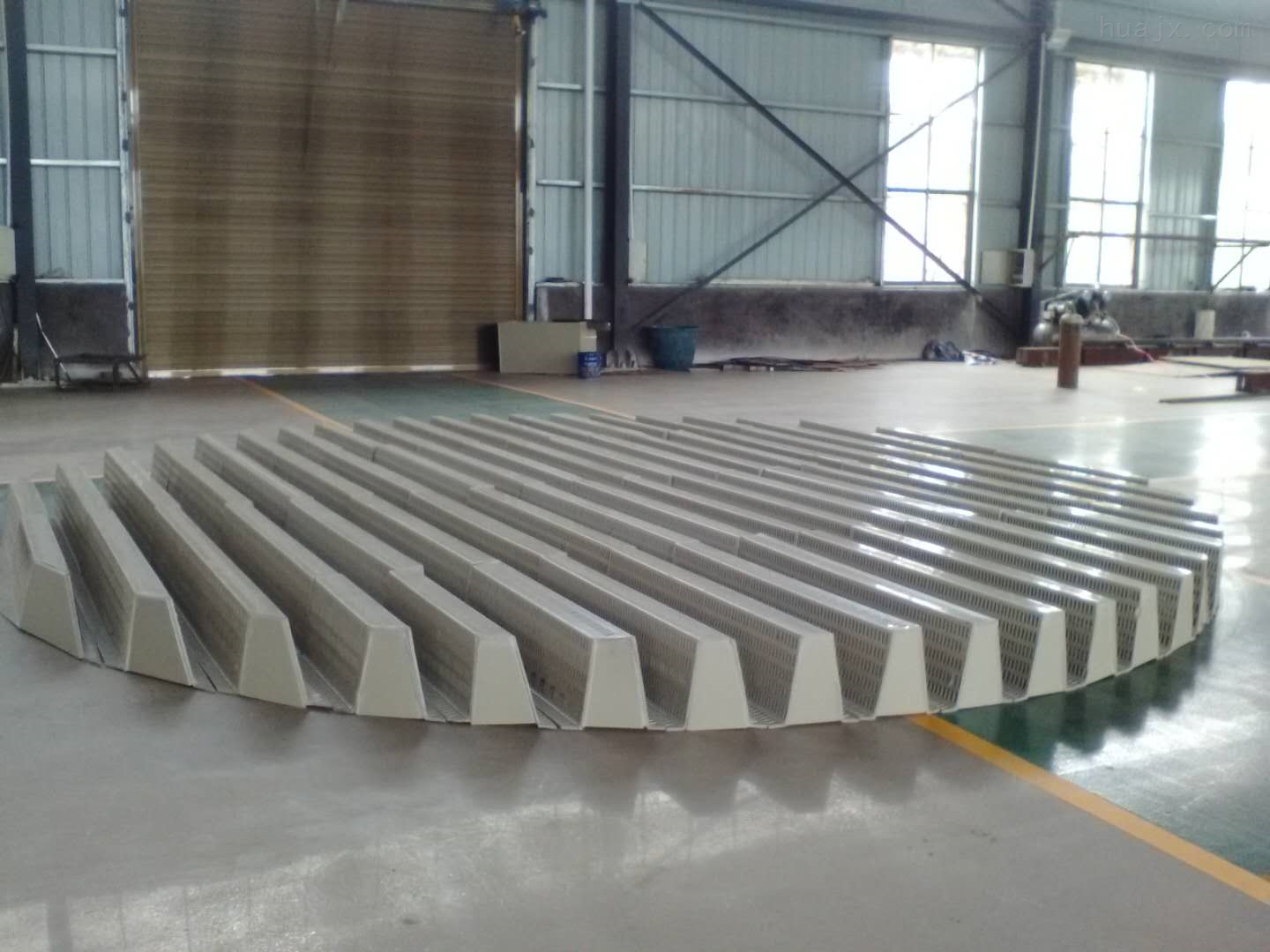

驼峰支撑
②产品相对其他类型的支承板而言,板上液位头可忽略,气液处理能力大。气液通过不同孔道,避免了液体的再循环和夹带
③结构强度大,当塔径在中3355mm以下时,允许的填料堆积高度为7625mm,当塔径超过3355mm载荷与腐蚀条件特殊时,可辅助设梁
④塔底气液接触较好。若设有多块支承板。整个塔内气、液分布良好,确保了较高的传质效率
⑤板上被填料堵塞的部分被减小,且能有效通过含有悬浮固体粒子的液流,减小了填料被污染的速度。由于上述优点,驼峰支撑被煎来煎广泛采用。全称为梁型气体喷射式填料支承板,产品刚性好,允许载荷大,能可靠地支撑加于其上的各种压力。单体组合式结构,便于从入孔安装。产品具有大自由面积,又有高的强度和刚度,最现在为止性能优秀的支承件。

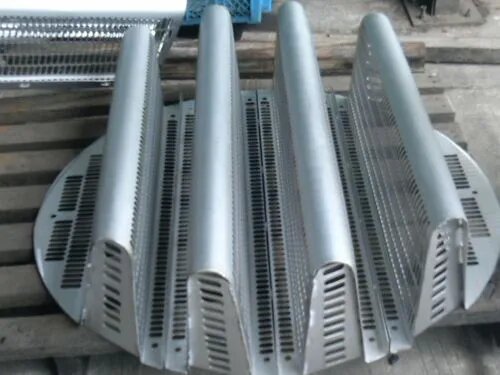

驼峰支撑

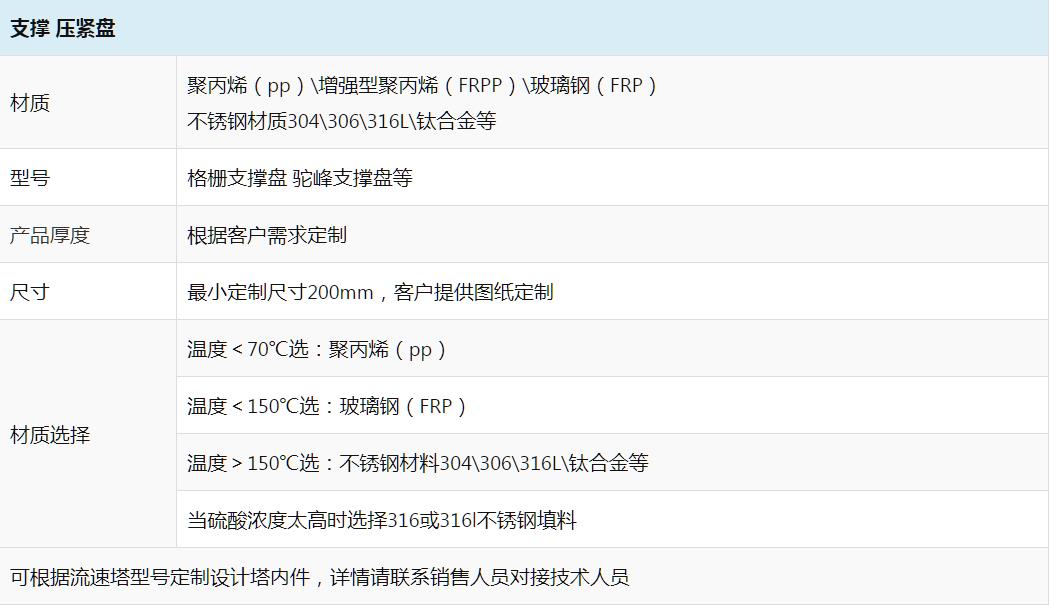

产品材质及性能介绍
不锈钢驼峰支承主要由金属S30403、SS30408、316L等材质不锈钢板经剪板机剪板、冲床冲孔等工艺加工而,是一种优良的散堆填料支撑装置,应用广泛。不锈钢驼峰支撑板具有优良的流体力学性能,气液流道分开,气相通过支承板上的侧面开孔向填料层喷射,液相则通过支承板底部开孔流向下层填料,故气液畅通无阻,且分布均匀,还能避免气液间的相互夹带,允许气液通量大,液体喷淋密度可高在240m3/m2h,正常操作时的压降约62Pa,*为小于200Pa,产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》(HG/T21512-95)

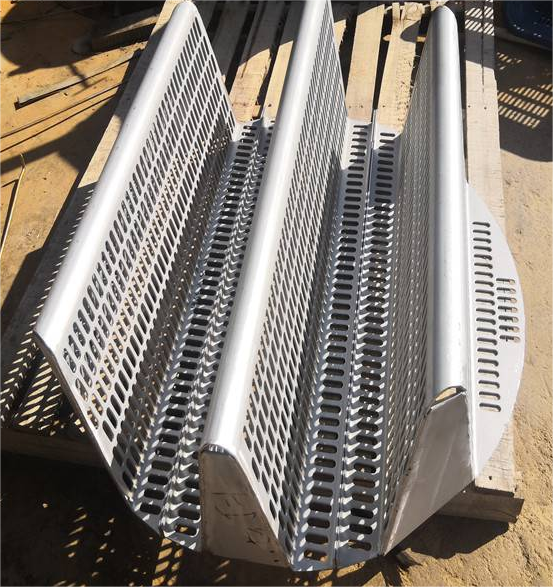

不锈钢驼峰支承由若干条支承梁元件组装而成,形状及结构见图。每条梁的宽度为290mm,高为250-300mm:各条梁底面间用定距凸台保持10mn左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔只寸应不使10m填料漏下为宜,长条孔的尺寸,无论塔径大小,一律开设为12mmx45mm的长圆孔。支承板由多块梁型支承板拼装而成,为可拆结构,能从人孔进入塔内
安装要求:
不锈钢驼峰支撑支撑板安装前应清除其表面的油污、铁锈:主支承梁的装配定位:梁中心线应通过塔体在该处的横截面中心,其偏差不得超过土2mm;主支承梁安装后,其上表面与支承圈上表面应在同一水平面上,该水平度偏差应小于等于2mm.

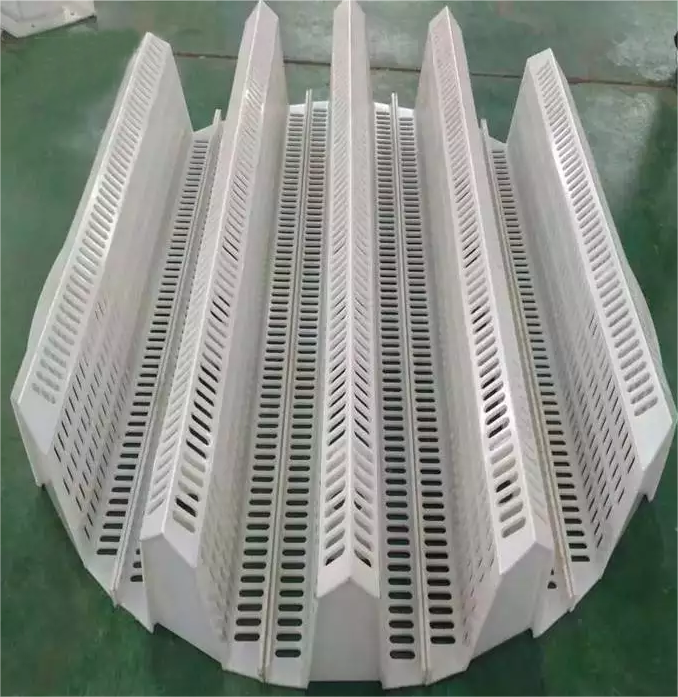

驼峰支撑
产品应用:
不锈钢驼峰支承板液体通量可达200m3/m2h,*压降为69Pa.适用于25m以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料,再堆小于25m的填料,也可在驼峰上覆盖一层小尺寸的钢板网。塔径超过3米的大塔,中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.
不锈钢驼峰支撑板应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中c02填料吸收塔、溶剂再生塔均采用驼峰支撑板。针对承重、耐温和介质腐蚀性等条件。
