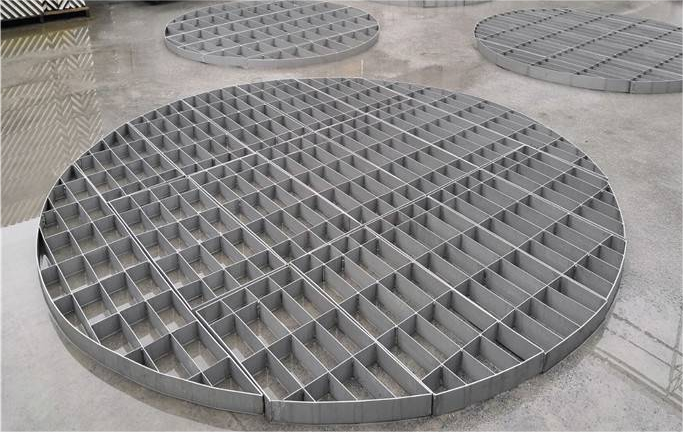

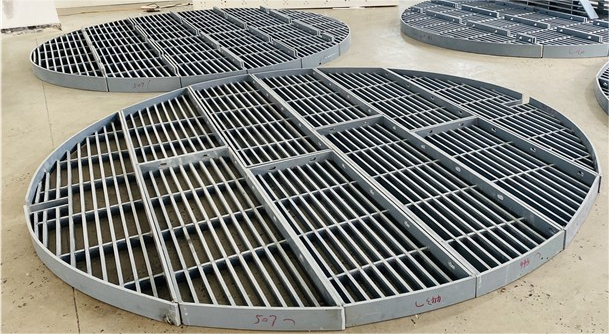

填料支撑格栅

填料支撑格栅较适合于规整填料的支承，一般而言其造价要较气体喷射式低，空隙率也比较大。陶瓷材质，空隙率可高达70%；金属在95%~97%范围。对于散装填料，使用格栅式支承板存在如下弊病，故不甚合适。首先，开孔区易被填料颗粒或碎片堵塞，甚至构成塔的“瓶颈"，降低了生产能力。对于陶瓷填料，补救的办法是在格栅上整齐堆放1到2层尺寸较大（100~150mm）的十字环或格栅块。这样就提高了支承区的空隙率，同时可防止填料碎片掉下，造成堵塞。堆放时，环或格栅块间必须紧密相靠，防止松动，最好使用格栅块，因开孔面积较大，且易于安装。

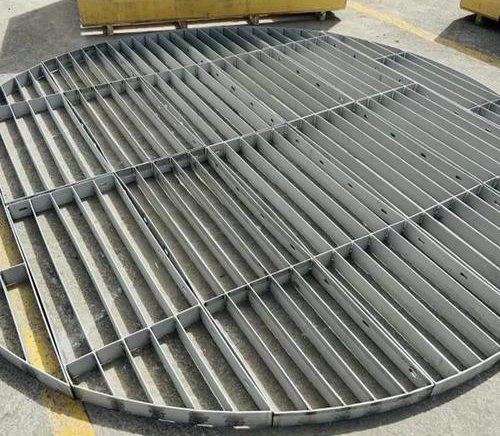

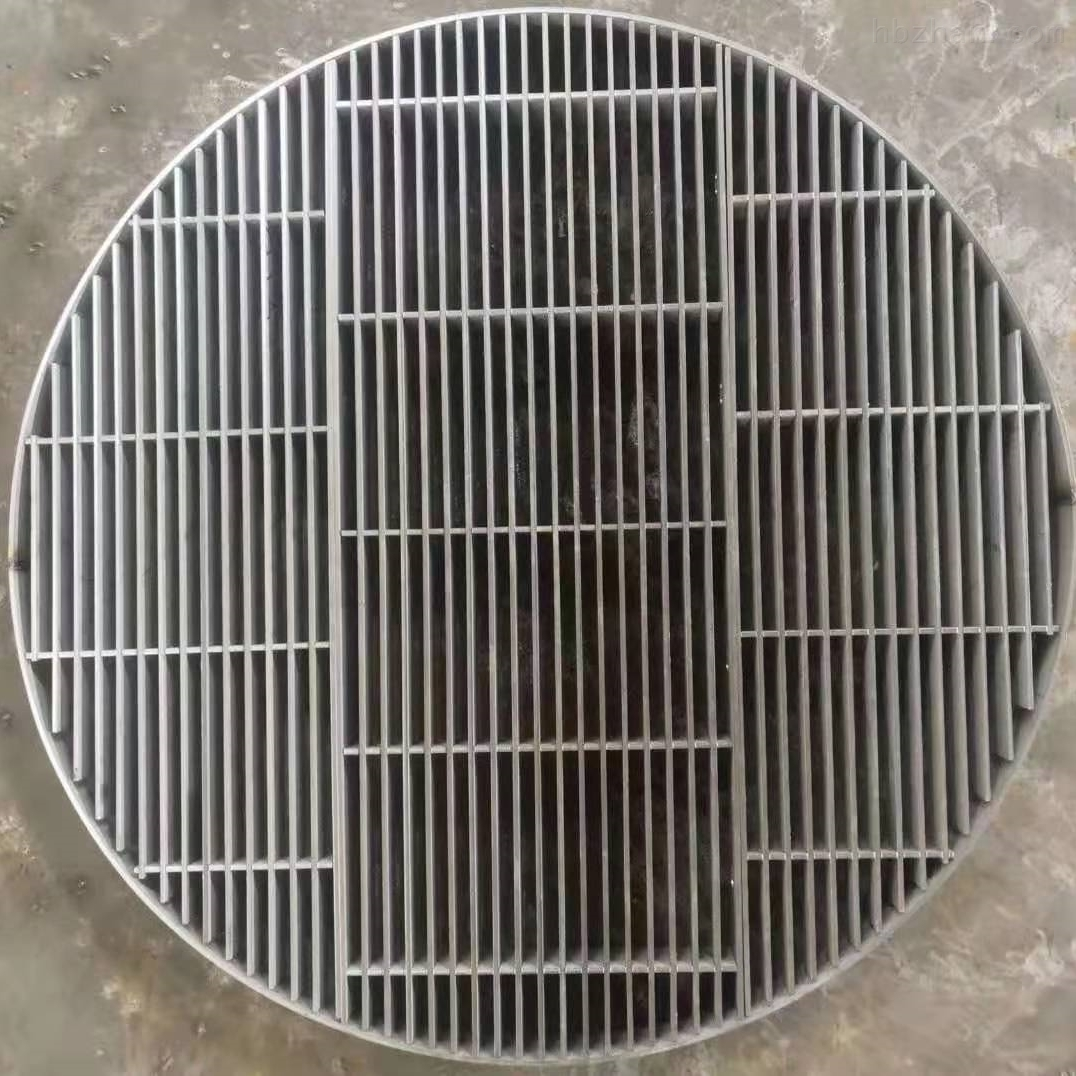

填料支撑格栅

填料支撑格栅必须具备下列功能：

1、可靠地承受施加于其上的各种负荷；

2、确保气、液流畅通无阻；

3、防止填料颗粒或碎片从板的开孔处漏出。

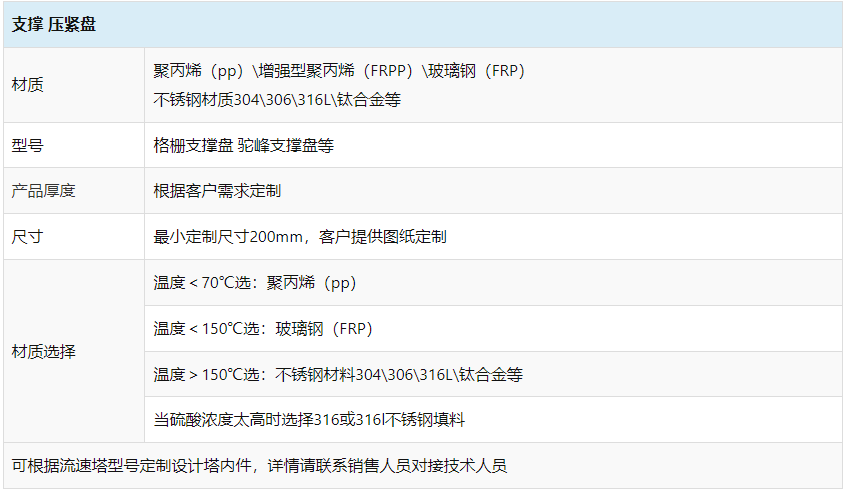

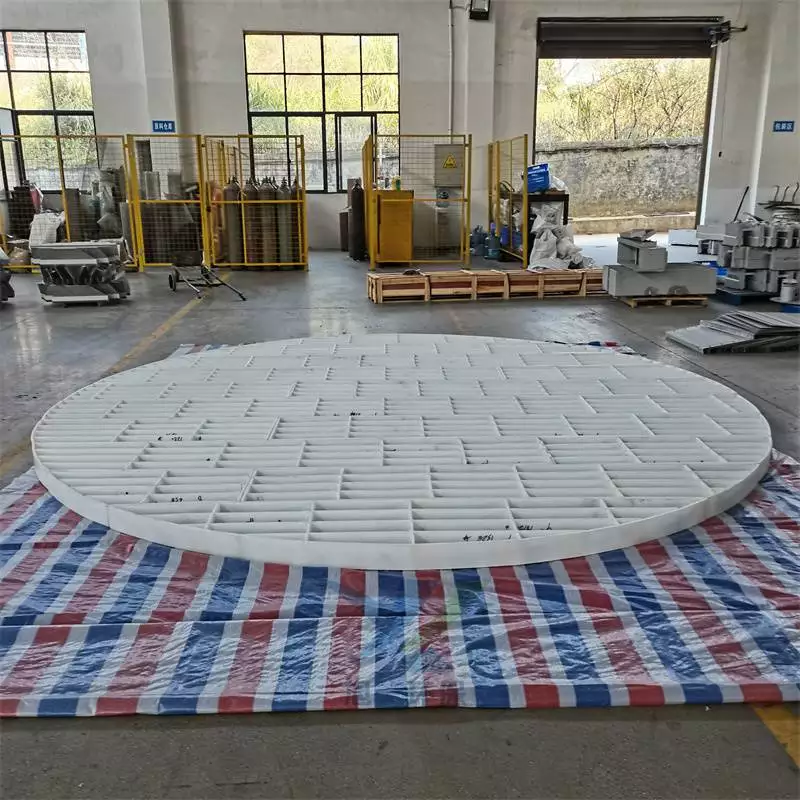

不锈钢格栅填料支撑可制作金属、塑料两大类材质，金属材质有：304、316L、410、2205、2507等，塑料材质有：PP、RPP、PPH、CPVC等，可按客户不同工况要求定制

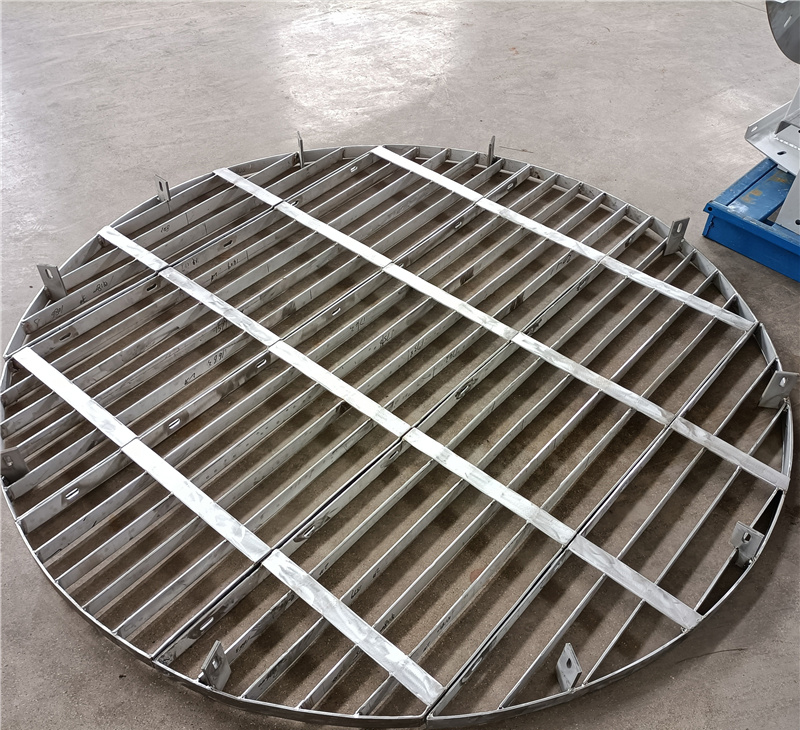

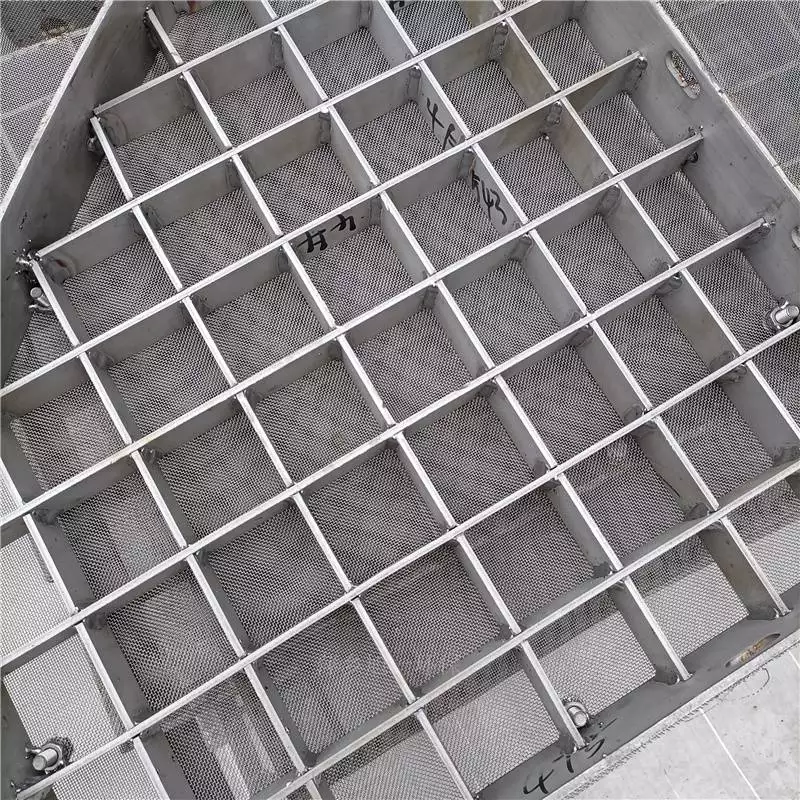

填料支撑格栅

填料塔除了主体传质元件—填料外，尚有填料支承板、床层限位器、液体分配器、液体收集及再分配装置等辅助内件，它们与填料共同构成一个完整的填料塔，其作用都是促进气液的均匀分布及良好接触，以便填料塔发挥出最大的生产能力和最高的效率。对于填料支承板除了要有足够的强度外，还要求具有足够大的自由面积；对气液的流动阻力小；有利于气液的再分配；安装拆卸方便。
